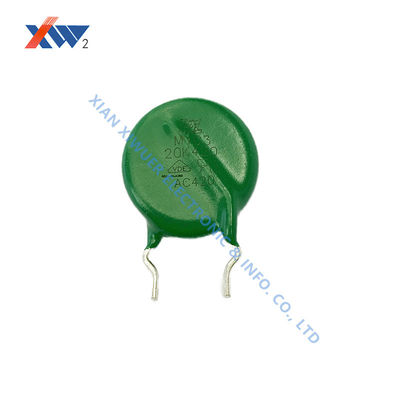

MYG3 10K 420 مقاومة أكسيد معدني مع طلاء راتنج السيليكون وخصائص جهد/تيار متناظرة ثنائية الاتجاه للحماية من الاندفاع

Name: MYG3 10K 420 مقاومة أكسيد معدني مع طلاء راتنج السيليكون وخصائص جهد/تيار متناظرة ثنائية الاتجاه للحماية من الاندفاع
Brand: XIAN XIWUER ELECTRONIC AND INFO. CO., LTD
SKU: MYG3 10K 420
Price: قابل للتفاوض USD
Availability: InStock

اسم العلامة التجارية:	QingZhu
رقم الموديل:	MYG3 10K 420
MOQ:	10000 PCS
سعر:	USD, negotiable, pcs
شروط الدفع:	تي/تي
القدرة على العرض:	500 مليون جهاز كمبيوتر في السنة

Detail Information

وصف المنتج

Detail Information

مكان المنشأ:

شيان ، الصين

إصدار الشهادات:

UL,VDE

طلب:

حماة الطفرة

الفولطية المقدرة 0.1 مللي أمبير (فولت):

680(612~748)

نطاق درجة حرارة التشغيل:

-40 درجة مئوية~+85 درجة مئوية

البعد:

D14*H18

تفاصيل التغليف:

33.5 * 28.5 * 28

القدرة على العرض:

500 مليون جهاز كمبيوتر في السنة

إبراز:

10K 420 MOV مع غطاء الراتنج السيليكوني

MOV متماثل ثنائي الاتجاه لحماية الزيادة

موجهات أكسيد المعدن ذات خصائص V/I

وصف المنتج

MYG3 10K 420 موف عام لمقاومات الأكاسيد المعدنية لحماية من زيادة التيار

MYG3 10K 420 موف عام لمقاومات الأكاسيد المعدنية لمصدر الطاقة مانع للجهد الزائد مقاومة الأكاسيد المعدنية (MOV) هي المكون الدائري ذو اللون الأزرق أو البرتقالي الذي يمكنك رؤيته عادةً على جانب مدخل التيار المتردد لأي دائرة إمداد طاقة. يمكن اعتبار مقاومة الأكاسيد المعدنية نوعًا آخر من المقاومات المتغيرة التي يمكن أن تغير مقاومتها بناءً على الجهد المطبق عليها. عندما يمر تيار عالٍ عبر MOV، تنخفض قيمة مقاومته وتتصرف كدائرة قصر. لذلك، تُستخدم MOVs عادةً بالتوازي مع فتيل (فيوز) لحماية الدوائر من ارتفاعات الجهد العالية. في هذه المقالة، سنتعلم المزيد عن عمل MOV وكيفية استخدامه في تصميماتك لحماية دوائرك من ارتفاعات الجهد. سنتعلم أيضًا عن الخصائص الكهربائية لـ MOV وكيفية اختيار MOV وفقًا لمتطلبات تصميمك.

الميزات

طلاء راتنج السيليكون
تيار تسرب منخفض
خصائص جهد/تيار ثنائية الاتجاه ومتماثلة
نطاق درجة حرارة التشغيل: درجة حرارة منخفضة: -40 درجة مئوية، درجة حرارة عالية: +85 درجة مئوية/+105 درجة مئوية

التطبيق

تُستخدم MOV (المعروفة أيضًا باسم varistors) عادةً مع فتيل (فيوز) بالتوازي مع الدائرة المراد حمايتها. توضح الصورة أدناه كيفية استخدام MOV في الدائرة الإلكترونية. عندما يكون الجهد ضمن الحدود المقدرة، تكون مقاومة MOV عالية جدًا، وبالتالي يتدفق كل التيار عبر الدائرة ولا يتدفق أي تيار عبر MOV. ولكن عندما يحدث ارتفاع في الجهد الرئيسي، فإنه يظهر مباشرة عبر MOV نظرًا لأنه موضوع بالتوازي مع التيار الرئيسي المتردد. هذا الجهد العالي سيقلل من قيمة مقاومة MOV إلى قيمة منخفضة جدًا مما يجعلها تبدو كدائرة قصر. هذا يجبر تيارًا كبيرًا على التدفق عبر MOV مما يؤدي إلى انفجار الفتيل (فيوز) وفصل الدائرة عن جهد التيار الرئيسي. أثناء ارتفاعات الجهد، يعود الجهد العالي المعيب إلى القيم الطبيعية قريبًا جدًا، في هذه الحالات، لن تكون مدة تدفق التيار كافية لتفجير الفتيل (فيوز) وتعود الدائرة إلى التشغيل الطبيعي عندما يصبح الجهد طبيعيًا. ولكن، في كل مرة يتم فيها اكتشاف ارتفاع في الجهد، تقوم MOV بفصل الدائرة مؤقتًا عن طريق قصر نفسها وتتلف نفسها بتيار عالٍ في كل مرة. لذلك، إذا وجدت MOV تالفة في أي دائرة طاقة، فمن المحتمل أن يكون ذلك بسبب مرور الدائرة بالعديد من ارتفاعات الجهد.

نمط السلك

رمز	التكوين
A	مستقيم طويل
B	قصير ملتوي خارجي
C	ملتوي عمودي
D	قصير مستقيم
E	طويل ملتوي خارجي
F	قصير ملتوي داخلي

المواصفات الفنية

السلسلة	رقم الجزء	الجهد المقدر V0.1mA(V)	أقصى جهد مسموح به ACr.m.s(V)	أقصى جهد مسموح به DC(V)	أقصى جهد انحصار Vc(V)	أقصى تيار ذروة Ip(A)	القدرة المقدرة (W)	الطاقة 10/1000 ميكرو ثانية (J)	الطاقة 2 مللي ثانية (J)	أقصى تيار ذروة مرة واحدة (A)	أقصى تيار ذروة مرتين (A)	السعة 1 كيلو هرتز (pF)
MYG3	10K420+△□	680(612~748)	420	560	1120	63.0	0.4	11.2	8.0	2500	1250	190

ملاحظة: +=UL 1449 الملف E321175(S)--جهاز حماية من زيادة التيار، □=UL 1449 الملف E181155(N)--تطبيق عبر الخط، △=C--UL لـ CSA C22.2 الملف E321175(S) الأبعاد بالمليمتر

الأبعاد

السلسلة	رقم الجزء	Dmax	H	A	Wmax
MYG3	10K420	7.5	-	-	-

نظرة عامة على الشركة

تقع شركة شيان شييوير للإلكترونيات والمعلومات المحدودة في بيقوان، مدينة شيان، وتغطي مساحة 4000 متر مربع، ويعمل بها 2300 موظف، وحوالي 580 فنيًا، من بينهم 135 مهندسًا و 21 مهندسًا أقدم. تمتلك الشركة إجمالي أصول بقيمة 315 مليون يوان صيني، وأصول ثابتة بقيمة 137 مليون يوان صيني، وهي مؤسسة كبيرة تعمل بشكل أساسي في إنتاج المكونات الإلكترونية. تمتلك الشركة أكبر نطاق إنتاج لمقاومات Varistor، و SPD (جهاز حماية من زيادة التيار)، ومكثفات السيراميك عالية الجهد في الصين، مع المنتجات الرئيسية التالية:

مقاومات Varistors و SPD
مكثف سيراميك عالي الجهد
مقسم جهد سعوي
مقاوم حراري

تم استيراد خط الإنتاج الرئيسي ومعدات وأدوات الفحص من اليابان وأمريكا وبلجيكا وسويسرا وغيرها. وصلت الطاقة الإنتاجية السنوية للمنتجين الرائدين إلى 5 ملايين قطعة و 150 مليون قطعة على التوالي، مع حصة سوقية في الصين تبلغ حوالي 10% و 30% على التوالي من خلال الابتكار التقني المستمر. تتمتع مقاومات Varistors و SPD التي تنتجها الشركة بسمعة طيبة في السوق الدولية، ويتم تصديرها إلى العديد من البلدان والمناطق مثل اليابان والولايات المتحدة وهونغ كونغ وغيرها. حصلت الشركة على موافقات CCEE و UL و VDE و TUV وتحافظ على شهادات ISO9001 و ISO18000، مما يضمن قدرة ممتازة على ضمان الجودة، وقدرة على التطوير التقني، وخبرات تصنيع غنية.
