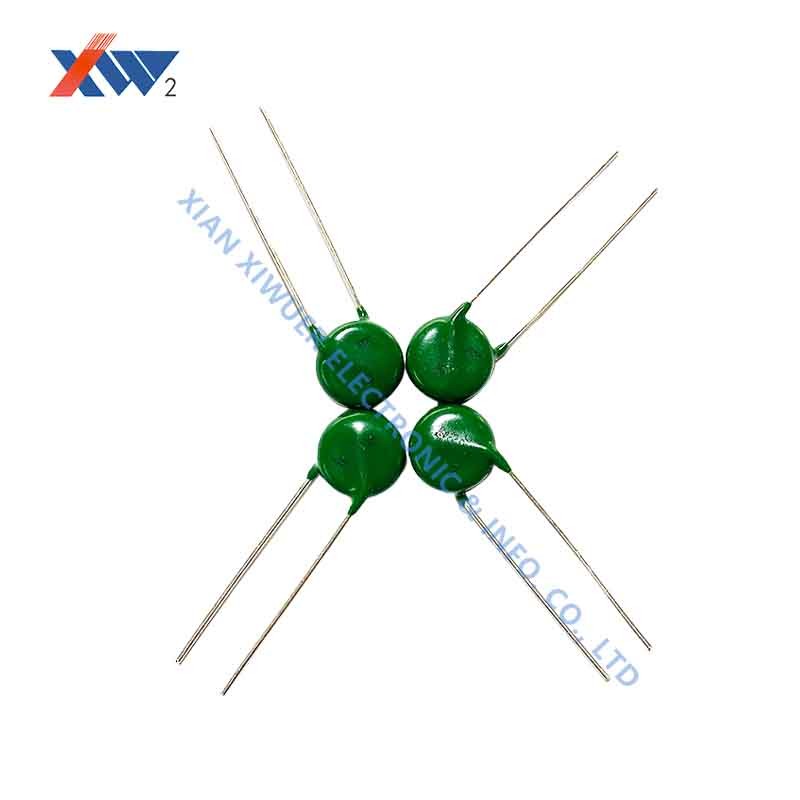

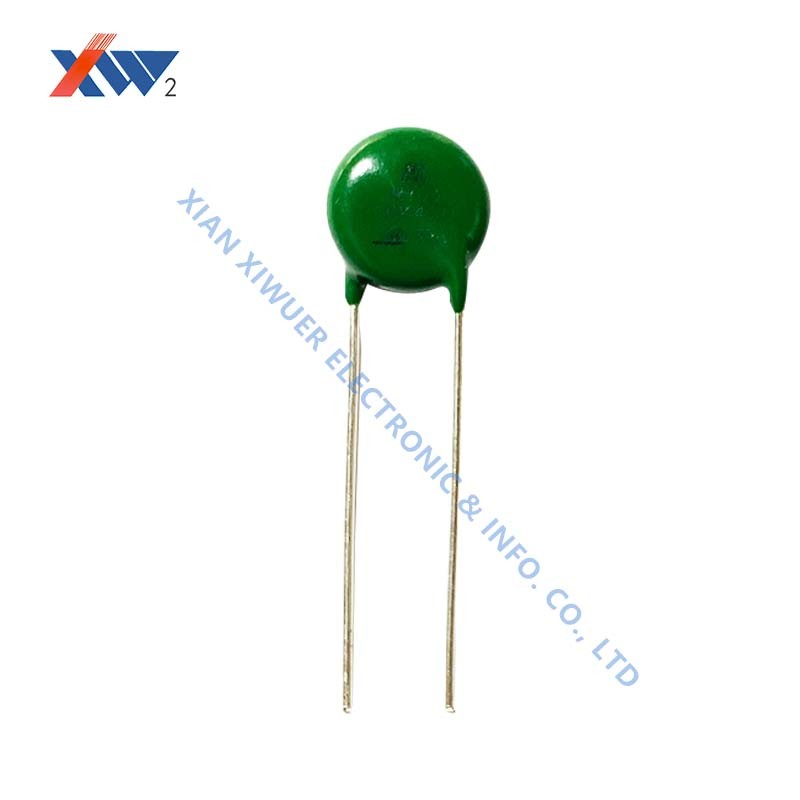

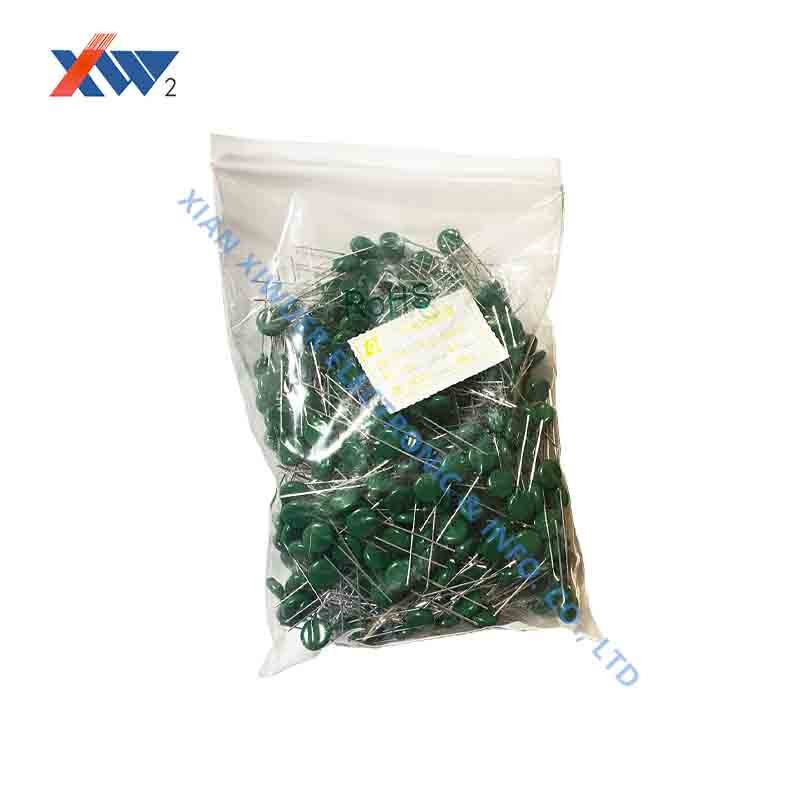

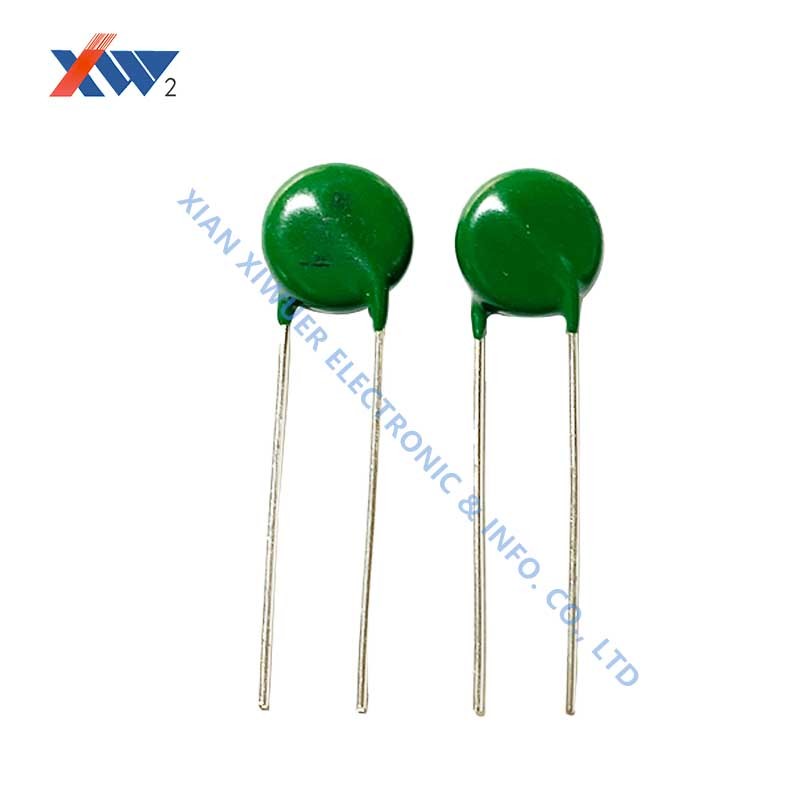

MYG3 10K 420 متغيرات أكسيد المعادن العامة لحمايات الطفرة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| طلب | حماة الطفرة | الفولطية المقدرة 0.1mA (V) | 680 (612 ~ 748) |
|---|---|---|---|
| نطاق الحرارة الشغالة | -40 ℃ ~ + 85 ℃ | ديمنسيون | D14 * H18 |
| إبراز | متغيرات أكسيد المعدن MYG3,متغيرات أكسيد المعدن 10 كيلو,متغيرات 10K Surge Protector |
||
منتوج وصف
MYG3 10K 420 صواعق مصدر الطاقة العامة بأكسيد المعادن
مكوّن أكسيد المعادن أو MOV هو مكون دائري أزرق أو برتقالي اللون يمكنك عادةً اكتشافه على جانب إدخال التيار المتردد في أي دائرة تزويد طاقة.يمكن اعتبار متغير أكسيد المعدن كنوع آخر من المقاوم المتغير الذي يمكن أن يغير مقاومته بناءً على الجهد المطبق عبره.عندما يمر تيار عالي عبر MOV ، تنخفض قيمته المقاومة ويعمل كدائرة كهربائية قصيرة.ومن ثم تُستخدم MOVs عادةً بالتوازي مع الصمامات ، لحماية الدوائر من طفرات الجهد العالي.في هذه المقالة ، سنتعلم المزيد عن MOV Working وكيفية استخدامه في تصميماتك لحماية دوائرك من ارتفاعات الجهد.سوف نتعرف أيضًا على الخصائص الكهربائية لـ MOV وكيفية اختيار MOV وفقًا لمتطلبات التصميم الخاصة بك ، لذا فلنبدأ.
سمات
- طلاء راتنج السيليكون
- تيار تسرب منخفض
- ثنائي الاتجاه ومتماثل V / الخصائص
- نطاق درجة حرارة التشغيل درجة حرارة منخفضة: -40 درجة حرارة عالية: + 85 درجة / + 105 درجة مئوية
طلب
يتم استخدام MOV المعروف أيضًا باسم المتغيرات بشكل شائع جنبًا إلى جنب مع الصمامات بالتوازي مع الدائرة التي يجب حمايتها.توضح الصورة أدناه كيفية استخدام MOV في دائرة الإلكترونيات.
عندما يكون الجهد ضمن الحدود المقدرة ، ستكون مقاومة MOV عالية جدًا وبالتالي فإن كل التيار يتدفق عبر الدائرة ولا يتدفق التيار عبر MOV.ولكن عندما يحدث ارتفاع في الجهد في الجهد الرئيسي ، فإنه يظهر مباشرة عبر MOV لأنه يتم وضعه بالتوازي مع أنابيب التيار المتردد.سيؤدي هذا الجهد العالي إلى تقليل قيمة مقاومة MOV إلى قيمة منخفضة جدًا مما يجعلها تبدو وكأنها قصيرة.
هذا يفرض تدفق تيار كبير عبر MOV والذي من شأنه أن يفجر المصهر ويفصل الدائرة عن جهد التيار الكهربائي.أثناء ارتفاعات الجهد ، سيعود الجهد العالي المعيب إلى القيم الطبيعية قريبًا جدًا ، وفي تلك الحالات ، لن تكون مدة التدفق الحالي عالية بما يكفي لتفجير المصهر وستعود الدائرة إلى التشغيل الطبيعي عندما يصبح الجهد طبيعيًا.ولكن ، في كل مرة يتم فيها اكتشاف ارتفاع ، تقوم MOV بفصل الدائرة مؤقتًا عن طريق تقصير نفسها وإتلاف نفسها بتيار مرتفع في كل مرة.لذلك ، إذا وجدت MOV تالفًا في أي دائرة كهربائية ، فربما يكون ذلك بسبب أن الدائرة مرت بالعديد من طفرات الجهد.
أسلوب الرصاص
| شفرة | ترتيب |
| أ | طويل مستقيم |
| ب | خارج معقوص قصير |
| ج | عمودي مجعد |
| د | مباشرة قصيرة |
| ه | خارج مجعد طويل |
| F | داخل مجعد قصير |
| سلسلة | رقم الجزء |
مصنفة الجهد االكهربى |
الأعلى. الجهد المسموح به |
الأعلى.تحامل الجهد االكهربى (8/20 μs) |
مصنفة القوة الكهربائية |
طاقة |
الأعلى.قمة تيار |
السعة 1 كيلو هرتز (المرجعي) |
||||
| 10/1000 ميكرو ثانية | 2 مللي ثانية | 1 مرة | 2 مرة | |||||||||
| V0.1mA (الخامس) | ACr.ms (V) | تيار مستمر (V) | Vc (V) | IP (أ) | (ث) | (ي) | (ي) | (أ) | (أ) | (ص) | ||
| MYG2 | 10 كيلو 11 | 18(16 ~ 20) | 11 | 14 | 36 | 5 | 0.05 | 2.1 | 1.5 | 500 | 250 | 16000 |
| 10 كيلو 14 | 22(19 ~ 25) | 14 | 18 | 43 | 2.8 | 2.0 | 11000 | |||||
| 10 كيلو 17 | 27(24 ~ 30) | 17 | 22 | 53 | 3.5 | 2.5 | 8000 | |||||
| 10 كيلو 20 | 33(29 ~ 37) | 20 | 26 | 65 | 4.2 | 3.0 | 6300 | |||||
| 10K25 +△ | 39(35 ~ 43) | 25 | 31 | 77 | 4.9 | 3.5 | 5200 | |||||
| 10 كيلو 30 +△ | 47(42 ~ 52) | 30 | 38 | 93 | 6.3 | 4.5 | 4600 | |||||
| 10K35 +△ | 56(50 ~ 62) | 35 | 45 | 110 | 7.7 | 5.5 | 3750 | |||||
| 10 كيلو 40 +△ | 68(61 ~ 75) | 40 | 56 | 135 | 9.1 | 6.5 | 2800 | |||||
| MYG3 | 10 كيلو 50 +△ | 82(73 ~ 91) | 50 | 65 | 135 | 25 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 2000 |
| 10 كيلو 60 +△ | 100(90 ~ 110) | 60 | 85 | 165 | 14.0 | 10.0 | 1700 | |||||
| 10K75 +△ | 120(108 ~ 132) | 75 | 100 | 200 | 16.8 | 12.0 | 1400 | |||||
| 10K95 +△ | 150(135 ~ 165) | 95 | 125 | 250 | 22.4 | 16.0 | 1100 | |||||
| 10K115 +△ | 180(162 ~ 198) | 115 | 150 | 305 | 25.8 | 18.4 | 800 | |||||
| 10K130 +△□ | 200(180 ~ 220) | 130 | 170 | 340 | 28.0 | 20.0 | 470 | |||||
| 10K140 +△□ | 220(198 ~ 242) | 140 | 180 | 360 | 32.2 | 23.0 | 4510 | |||||
| 10 كيلو 150 +△□ | 240(216 ~ 264) | 150 | 200 | 395 | 35.0 | 25.0 | 385 | |||||
| 10K175 +△□ | 270(243 ~ 297) | 175 | 225 | 455 | 39.0 | 28.0 | 360 | |||||
| 10K190 +△□ | 300(270 ~ 330) | 190 | 250 | 505 | 43.0 | 31.0 | 330 | |||||
| 10K210 +△□ | 330(297 ~ 363) | 210 | 276 | 545 | 48.0 | 34.0 | 330 | |||||
| 10K230 +△□ | 360(324 ~ 396) | 230 | 300 | 595 | 52.0 | 37.0 | 330 | |||||
| 10 كيلو 250 +△□ | 390(351 ~ 429) | 250 | 320 | 650 | 56.0 | 40.0 | 295 | |||||
| 10K275 +△□ | 430(387 ~ 473) | 275 | 350 | 710 | 63.0 | 45.0 | 250 | |||||
| 10K300 +△□ | 470(423 ~ 517) | 300 | 385 | 775 | 63.0 | 45.0 | 230 | |||||
| 10K325 +△□ | 510(459 ~ 561) | 325 | 425 | 840 | 63.0 | 45.0 | 230 | |||||
| 10K340 +△□ | 530(477 ~ 583) | 340 | 445 | 870 | 63.0 | 45.0 | 230 | |||||
| 10K360 +△□ | 560(504 ~ 616) | 360 | 470 | 925 | 63.0 | 45.0 | 220 | |||||
| 10K385 +△□ | 620(558 ~ 682) | 385 | 505 | 1025 | 63.0 | 45.0 | 210 | |||||
| 10K420 +△□ | 680(612 ~ 748) | 420 | 560 | 1120 | 63.0 | 45.0 | 190 | |||||
| 10K460 +△□ | 750(675 ~ 825) | 460 | 615 | 1240 | 70.0 | 50.0 | 175 | |||||
| 10K480 +△□ | 780(702 ~ 858) | 480 | 650 | 1290 | 70.0 | 50.0 | 165 | |||||
| 10K510 +△□ | 820(738 ~ 902) | 510 | 670 | 1355 | 77.0 | 55.0 | 155 | |||||
| 10K550 +△□ | 910(819 ~ 1001) | 550 | 745 | 1500 | 84.0 | 60.0 | 130 | |||||
| 10K625 +△□ | 1000 (900 ~ 1100) | 625 | 825 | 1650 | 91.0 | 65.0 | 120 | |||||
| 10K680 +△□ | 1100 (990 ~ 1210) | 680 | 895 | 1815 | 98.0 | 70.0 | 120 | |||||
+ = ملف UL 1449 E321175(س)- تصاعد الحماية الجهاز □ = ملف UL 1449 E181155(ن)- عبر - الخط - طلب△= C — UL لملف CSA C22.2 ملف E321175 (S) بالملم
| سلسلة | رقم الجزء | ديماكس | ح | أ | Wmax |
| MYG2 | 10 كيلو 11 |
14.0
|
18.0
|
7.5 ± 1
|
3.5 |
| 10 كيلو 14 | 4.0 | ||||
| 10 كيلو 17 | 4.0 | ||||
| 10 كيلو 20 | 4.5 | ||||
| 10 كيلو 25 | 5.0 | ||||
| 10 كيلو 30 | 5.0 | ||||
| 10 كيلو 35 | 5.3 | ||||
| 10 كيلو 40 | 5.0 | ||||
| MYG3 | 10 كيلو 50 | 5.1 | |||
| 10 كيلو 60 | 5.1 | ||||
| 10 كيلو 75 | 5.5 | ||||
| 10 كيلو 95 | 6.0 | ||||
| 10 ك 115 | 6.0 | ||||
| 10K130 | 5.0 | ||||
| 10K140 | 5.0 | ||||
| 10 كيلو 150 | 5.2 | ||||
| 10 كيلو 175 | 5.2 | ||||
| 10 ك 190 | 5.2 | ||||
| 10K210 | 5.5 | ||||
| 10K230 | 5.5 | ||||
| 10 كيلو 250 | 6.0 | ||||
| 10 كيلو 275 | 6.5 | ||||
| 10K300 | 6.5 | ||||
| 10K325 | 6.5 | ||||
| 10K340 | 6.7 | ||||
| 10K360 | 7.0 | ||||
| 10K385 | 7.0 | ||||
| 10K420 | 7.5 | ||||
| 10K460 | 7.5 | ||||
| 10K480 | 8.0 | ||||
| 10K510 | 8.0 | ||||
| 10K550 | 8.0 | ||||
| 10K625 | 8.5 | ||||
| 10K680 | 9.0 |
