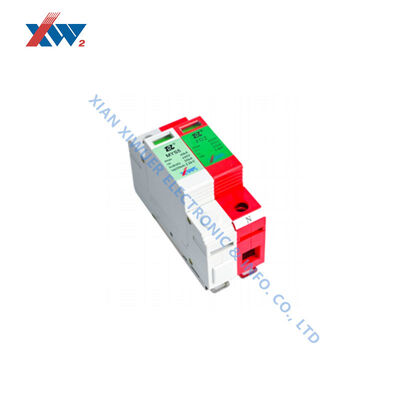

جهاز الحماية من زيادة التيار المعياري لنظام TT TN 1 1 مانع الصواعق لخط الطاقة أحادي الطور

مصمم لنظم TT و TN ، هذا الجهاز الوقائي من زيادة الطاقة 1P + NPE يستخدم دائرة 1 + 1 لحماية خطوط L-N و N-PE عند 230V.مع حماية تصل إلى 1.5كيلو فولت و 25ns استجابة وحدة قاطرة 35 ملم DIN تناسب خزانات TN-S

لمحة عامة عن المنتج

الـجهاز الحماية من التيار الكهربائي (SPD) من سلسلة MYS5-385/20-1P+NPEهو جهاز عالية الأداء لحماية البرق وحماية الإفراط في الجهد مصمم خصيصًا لأنظمة توزيع الطاقة منخفضة الجهد.هذا المنتج يتوافق بدقة مع معايير EN 61643-11 و IEC 61643-11، تصنيفها كجهاز حماية من التوتر من الفئة 2 / الفئة II (النوع 2). يحتوي على تكوين سلكي 1P + NPE بتوتر تناوب اسمي 230V (50/60Hz).يحمي بشكل فعال خطوط L-N و N-PE، مما يجعله مناسبًا لنظم TN-S أحادية المرحلة وغيرها من أنظمة الترس ، مما يوفر حاجزًا موثوقًا لحماية البرق للمعدات في الأسفل.

أداء حماية كهربائية ممتاز

من حيث المعلمات الكهربائية الأساسية ، تظهر هذه السلسلة قدرات ممتازة على تفريغ وتقييد الجهد.8/20μs) لكل من خطوط L-N و N-PE يصل إلى 20kA، و يصل الحد الأقصى لتفريغ التيار (Imax) إلى 40kA ، مما يسمح لها بمقاومة بسهولة موجات البرق القوية أو تأثيرات موجات الشبكة الكهربائية.يتم التحكم في قطب L-N عند ≤1.9kV ، في حين أن قطب N-PE منخفض إلى ≤1.5kV ، مما يضمن قمع الجهد المتبقي ضمن نطاق آمن. علاوة على ذلك ، يحتوي المنتج على أوقات استجابة سريعة للغاية:≤25ns لـ L-N و ≤100ns لـ N-PE.إنها تُدير بسرعة وتُفريغ في اللحظة التي يحدث فيها الإفراط في الجهد، بحماية المعدات الحساسة

التصميم المادي القوي والتكيف مع البيئة

يعتبر تصميم هذه السلسلة SPD بالكامل متطلبات تثبيت صناديق التوزيع الصناعية والمدنية. يستخدم المنتج صلبة 35mm DIN القياسية (وفقًا لمعيار EN 60715).يتم تصنيع الغطاء من مادة بلاستيكية حرارية تلبي UL 94 V-0 تصنيف مضاعفات اللهب، مع درجة حماية IP20 ، مما يجعلها مناسبة للتركيب في الأماكن المغلقة. لديها مجموعة واسعة من درجات الحرارة التشغيلية ويمكن أن تعمل بشكل مستقر في البيئات القاسية من -40 درجة مئوية إلى +70 درجة مئوية.لأجهزة الأسلاك، فإنه يدعم مقاطع المرشد من 1.5mm2 إلى 35mm2 (الأسلاك المتدلية) / 25mm2 (السلك المرن). تستخدم المحطات المسمار M5 مع عزم دوران موصى به 3.0Nm±10٪ ،و يحتوي على حالة تشغيل واضحة خضراء / حمراء مزدوجة الألوان ونوافذ إشارة الخطأ للفحص والصيانة الروتينية المريحة.

المراقبة الذكية والمزايا المختلفة (النسخة الوطنية)

تقدم هذه السلسلة نموذجين اختياريين: النسخة القياسية (MYS5-385/20-1P + NPE) والنسخة الذكية للإشارة عن بعد (MYS5-385/20-1P + NPE (NS)).كلاهما متطابق تماما في معايير حماية البرق الأساسية، ولكنتم تجهيز نسخة (NS) بالإضافة إلى ذلك بمحطة إشارة عن بعد مع اتصال التبديل العائمهذه واجهة الإشارة عن بعد تدعم قدرة التبديل التيار متردد من 125VAC / 1A وقدرة التبديل المتردد من 30VDC / 0.5A (قطع قطري للأسلاك: 0.2mm2 ، المسمار M2 ، عزم دوران 0.25Nm).من خلال وظيفة الإشارة عن بعد، يمكن لموظفي التشغيل والصيانة أن ينقلوا عن بعد حالة خطأ SPD (مثل التدهور أو الفشل) إلى نظام مراقبة أو جهاز إنذار ،تحقيق الإدارة الذكية والبعيدة لمعدات حماية البرقهذا مناسب بشكل خاص للسيناريوهات التي تتطلب متطلبات عالية للغاية لمصداقية النظام ، مثل المحطات الأساسية غير المراقبة وخزانات التحكم في الأتمتة الصناعية.
