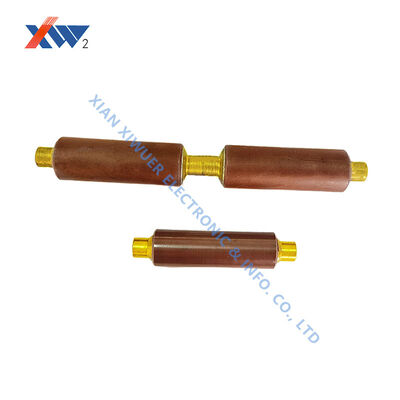

عصا مكثفات السيراميك عالية الجهد (VDIS Ceramics) لأنظمة 3.6kV 40.5kV مع تفريغ جزئي منخفض للغاية ومقاومة عزل عالية
تفاصيل المنتج
| نوع التركيب | من خلال ثقب | تصنيف الجهد | 2000 فولت |
|---|---|---|---|
| نطاق درجة حرارة العمل | 50 ℃ ~ + 125 ℃ | السعة | 10pF إلى 1μF |
| البعد | تي: 22.0 ملم | تحمل الجهد | 70 كيلوفولت ، 50 هرتز · 1 دقيقة |
| تصنيف الجهد | 100 فولت إلى 10 كيلو فولت | العازل الكهربائي | 1 فولت ， 1 كيلو هرتز (20-25) ℃ ＜ 0.0040 |
| حياة | 10 سنوات | التطبيقات | إمدادات الطاقة ذات الجهد العالي، ودوائر النبض، والمعدات الطبية |
| اسم المنتج | مكثف السيراميك عالي الجهد | سلك الرصاص | Φ0.48 ملم |
| طلب | الصقيل والطلاء وسيليكات زركونيا | السعة في | 1 فولت ، 1 كيلو هرتز ، (20-25) ℃ 150PF ± 10٪ |
| الإنهاء | القصدير/الرصاص أو خالية من الرصاص |
منتوج وصف
عصى مكثفات السيراميكية (VDIS Ceramics) لأجهزة إشارة وجود الجهد العالي 3.6kV
لمحة عامة عن المنتج
أداءنا العاليقضبان مكثفات السيراميكية (سيراميك VDIS)هي مكونات أساسية مصممة بدقة لأجهزة إشارة الوجود عالية الجهد (VPIS / VDIS) في أجهزة التبديل المتوسطة الجهد (MV) مصممة لتلبية المتطلبات الصارمة لأنظمة من 3.6kV إلى 40.5kV ،هذه العصي تضمن الكشف الدقيق عن الجهد مع تفريغ جزئي منخفض للغاية، مقاومة العزل المستقرة، والعمل الموثوق به على المدى الطويل.
مصنوعة من المواد السيراميكية الديالكترونية عالية الجودة، قضبان VDIS لدينا توفر قيم سعة ثابتة، خسارة كهربائية منخفضة واستقرار درجة حرارة ممتازة،مما يجعلها مثالية لكل من مجموعات معدات MV الداخلية والخارجية.
الخصائص الرئيسية
- نطاق الجهد:3.6كيلو فولت إلى 40.5كيلو فولت، تغطي جميع تطبيقات MV الشائعة
- تفريغ جزئي منخفض للغاية: ≤ 10pC عند فولتاجيات الاختبار المحددة (إلى 5pC عند 1.1 × فولتاجيات القياسية)
- خسارة كهربائية منخفضة للغاية: ≤ 0.0040 (اختبار عند 1kHz ، 1V)
- المقاومة العازلة العالية: ≥ 1.0 × 105 MΩ (1VDC / 1min)
- قدرة ممتازة على مقاومة النبضات البرقية (حتى ذروة 185kV)
- خصائص درجة الحرارة: 2D4 (Y5T) ، 2B4 (Y5P) ، سلسلة DL متوفرة
- خيارات خيوط المسمار المخصصة: M4 ، M5 ، M6 ، M8 ، M10 ، M12 ، M16
- الأبعاد المخصصة وقيم السعة المتاحة عند الطلب
- متوافقة معDL/T538-2006وJB/T10305-2001المعايير
التطبيقات
- أجهزة إشارة وجود الجهد العالي (VPIS/VDIS)
- أجهزة استشعار الجهد الكهربائي السعة والقسمات الجهد
- أجهزة التبديل المتوسطة الجهد (MV) ووحدات الحلقات الرئيسية (RMUs) ، والمقصورات
- أجهزة تحويل أدوات من الايبوكسي
- 3أنظمة توزيع الكهرباء 6kV / 7.2kV / 12kV / 24kV / 40.5kV
المواصفات التقنية
| المعلم | تفاصيل |
|---|---|
| الجهد القياسي | 3.6kVAC، 7.2kVAC، 12kVAC، 24kVAC، 40.5kVAC |
| نطاق السعة الاسمية | 4pF إلى 500pF (يمكن تخصيصها) |
| الخسارة الكهربائية | ≤ 0.0040 (1kHz، 1V ± 0.2V) |
| مقاومة العزل | ≥ 1.0 × 105 MΩ (1VDC / 1min) |
| الإفراج الجزئي | ≤ 10pC / ≤ 5pC (في فولتات الاختبار المحددة) |
| مقاومة الضربة البرقية | 40kV إلى 185kV (1.2/5μs موجة) |
| معيار الاختبار | DL/T538-2006، JB/T10305-2001 |
