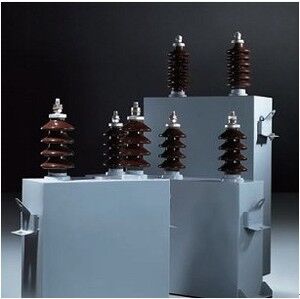

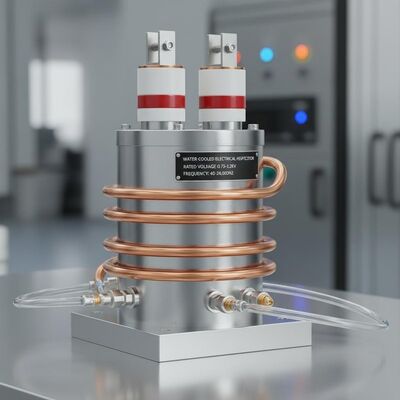

مكثف التدفئة الكهربائية المبردة بالماء بجهد اسمي 0.75-1.2kV وتردد 40-24,000Hz لتطبيقات الجهد العالي

• انحراف السعة: ±10%. يجب ألا تتجاوز نسبة الحد الأقصى إلى الحد الأدنى لقيم السعة لكل طور ومجموعة 1.1.
• ظل فقد العازل tanδ (للعازل الغشائي بالكامل) عند الجهد المقنن Un و 20 درجة مئوية:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• قوة العزل: تتحمل جهد اختبار التردد الكهربائي 1kV لمدة دقيقة واحدة بين الأطراف والغلاف.
• يجب ألا تتجاوز درجة حرارة مدخل مياه التبريد 30 درجة مئوية.
  • بالنسبة للمكثفات ذات Qn ≤ 1000 kvar، يجب أن يكون معدل تدفق المياه ≥ 4 لتر/دقيقة
  • بالنسبة للمكثفات ذات Qn ≥ 1000 kvar، يجب أن يكون معدل تدفق المياه ≥ 6 لتر/دقيقة
• يجب ألا يتجاوز الجهد الزائد التشغيلي طويل الأمد (لا يتجاوز 4 ساعات خلال 24 ساعة) 1.1Un.
• يجب ألا يتجاوز التيار الزائد التشغيلي طويل الأمد (بما في ذلك تيارات التوافقيات) 1.35In.
• تركيب داخلي، مع ألا يتجاوز الارتفاع 1000 متر.
• يجب ألا تتجاوز درجة حرارة الهواء المحيط في موقع التركيب والتشغيل 50 درجة مئوية.
• موقع التركيب خالٍ من الاهتزازات الميكانيكية الشديدة، والغازات/الأبخرة الضارة، والغبار المتفجر.
• مكثفات التسخين الكهربائي المبردة بالماء من طراز RWM و RFM، ذات الغشاء الكامل، تتوافق مع JB71

تستخدم بشكل أساسي في أنظمة الطاقة المترددة القابلة للتحكم أو القابلة للتعديل بجهد مقنن لا يتجاوز 3.6 كيلوفولت وتردد يتراوح من 40 إلى 24000 هرتز. مصممة خصيصًا لتحسين معامل القدرة في التسخين بالحث، أو معدات الصهر والخلط أو الصب، بالإضافة إلى تطبيقات مماثلة.

يتكون مكثف التسخين الكهربائي من المكونات الرئيسية التالية:

• القلب: يتكون القلب من عناصر متوازية متعددة. يتم لف كل عنصر مكثف من ورق المكثف (العازل) وموصلات الألمنيوم (الألواح). تبرز جميع ألواح العناصر خارج العازل. يتم لحام لوح واحد بأنبوب مياه التبريد، والذي يتصل بمسمار التأريض أو لوحة التأريض على الغطاء، ويعمل كطرف إجمالي لهذا اللوح.
• اللوح الثاني معزول عن الغلاف. يتصل بقضيب التوصيل عبر لوحة توصيل ويتم إخراجه عبر كم بورسلين على الغطاء.
• الغلاف: الغلاف مستطيل الشكل مع مقابض رفع ملحومة على كلا الجانبين للمناولة. يتميز الغطاء بكم بورسلين مع قضيب مرقم ومسمار تأريض أو لوحة تأريض.

• يجب تركيب المكثفات بدون اهتزاز. يُسمح بالتركيب بالقرب من السخانات، شريطة أن تشكل المواد غير القابلة للاحتراق جدارًا فاصلًا صلبًا يحيط بالمكثفات أو أن تكون المكثفات موضوعة في خزائن معدنية منفصلة.
• لمنع تلف أنابيب مياه تبريد المكثفات، يجب ألا تنخفض درجة حرارة الهواء المحيط في موقع التركيب عن ±2 درجة مئوية.
• يجب تركيب المكثفات عموديًا (مع توجيه البوشينغ البورسلين للأعلى). يُمنع منعًا باتًا تحريك المكثفات من بوشينغ البورسلين الخاصة بها. حافظ على مسافة لا تقل عن 20 مم بين المكثفات.
• يجب استخدام خراطيم مطاطية مرنة للتوصيلات بين أنابيب مياه تبريد المكثفات وبين أنابيب مياه التبريد وأنابيب مصدر المياه. يمكن توصيل أنابيب مياه التبريد على التوالي، ولكن لا تتجاوز ثلاثة مكثفات. يجب ألا تغطى أنابيب التصريف ويجب وضعها في أماكن يسهل ملاحظتها لمراقبة تصريف المياه في جميع الأوقات.
• يجب ألا تتجاوز درجة حرارة مياه التبريد عند المدخل +30 درجة مئوية، وعند المخرج +35 درجة مئوية.
• عند توصيل أنابيب مياه تبريد متعددة على التوالي (لا تتجاوز ثلاث وحدات)، اضبط ضغط المياه ومعدل التدفق لتنظيم فرق درجة الحرارة بين مياه المدخل والمخرج، مع ضمان ألا تتجاوز درجة حرارة المخرج +35 درجة مئوية. يجب ألا يتجاوز الضغط عند مدخل مياه التبريد 4 أجواء.
• في حالة انقطاع إمداد المياه بسبب عطل، افصل فورًا مصدر طاقة المكثف. عند إخراج مكثف من الخدمة بسبب عطل، قم بتصريف جميع المياه بالكامل من أنابيب مياه التبريد.
• عند استخدام أطراف مجموعات متعددة بالتوازي على المكثف، استخدم ألواح توصيل مرنة. يجب توصيل الطرف الرئيسي للإخراج من لوحة التوصيل المرنة، وليس من أي طرف مجموعة فردي. يجب ألا تقل مساحة المقطع العرضي للوحة التوصيل عن 2.5 سم مربع.
• إذا تجاوز جهد الخط الجهد المقنن للمكثف، اضبط عدد المكثفات الموصلة على التوالي أو قم بتوصيل أطراف المكثفات التي تعمل على التوالي بالتوازي.
