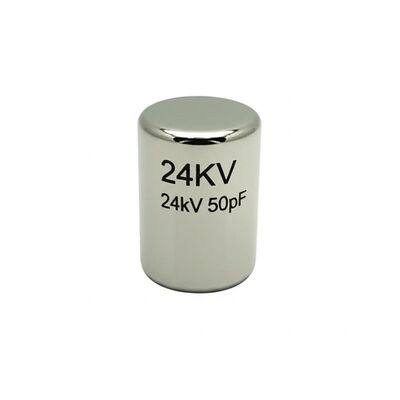

High Voltage Ceramic Capacitor 24kV 50pF with Low Dissipation Factor for High Voltage Coupling and Coaxiality < 2.0
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Capacitance | 10kV , 50Hz , 25℃ 50pF±20% | Dielectric loss at 10kV and 50Hz | < 0.12 at 25°C |
|---|---|---|---|
| Working voltage | 24KV | Welding force test | Minimum 20N 25°C |
| إبراز | Coaxiality High Voltage Ceramic Capacitor,Low Dissipation Factor HV Ceramic Capacitor,High Voltage Coupling Ceramic Capacitor,Low Dissipation Factor HV Ceramic Capacitor,High Voltage Coupling Ceramic Capacitor |
||
منتوج وصف
Capacitor Ceramic High Voltage CT8-2-24kV-50pF
Low Dissipation Factor High Voltage Coupling Device
HV Ceramic Capacitors CT8-2-24kV-50pF ISO Certificated For Charged Display
Key Features
- Excellent performance in pulse and fast discharge applications
- Low dissipation factor (0.05% low loss designs available upon request)
- High coaxiality < 2.0
Applications
- High-voltage columns for HV accelerator colliders
- High voltage coupling devices
Dimensions
Technical Specifications
| Voltage Rating | Nominal Capacitance (pF) | Nominal Capacitance Range Test Frequency:1kHz±20% Test Voltage:1V±0.2V |
Power Frequency Withstand Voltage (in the insulation oil) |
Partial Discharge | Lightning Impulse (kV) (Maximum Peak Voltage) (in the insulation oil) |
|---|---|---|---|---|---|
| 3.6kVac | 230 | 210~240 | 32kV AC/5min | 3.96kV AC≤10PC | 40 |
| 7.2kVac | 5 | 4~6 | 41kV AC/5min | 7.92kV AC≤10PC | 60 |
| 40 | 36~44 | ||||
| 150 | 140~170 | ||||
| 12kVac | 5 | 4~6 | 52kV AC/5min | 13.2kV AC≤10PC | 75 |
| 20 | 18~22 | ||||
| 40 | 36~44 | ||||
| 50 | 45~55 | ||||
| 125 | 110~140 | ||||
| 200 | 180~210 | ||||
| 300 | 270~330 | ||||
| 24kVac | 5 | 4~6 | 70kV AC/5min | 26.4kV ac≤10PC | 125 |
| 15 | 13~17 | 26.4kV ac≤10PC | |||
| 35 | 35~42 | 26.4kV ac≤4PC | |||
| 50 | 45~50 | 26.4kV ac≤10PC | |||
| 80 | 70~90 | 26.4kV ac≤10PC | |||
| 150 | 125~180 | 26.4kV ac≤5PC | |||
| 200/400/500 | 180~220 | 26.4kVac≤10PC | |||
| 40.5kVac | 5 | 4~6 | 115kV AC/5min | 44.5kV ac≤10PC | 185 |
| 10 | 8.5~11.5 | 44.5kV ac≤5PC | |||
| 45 | 40~50 | 44.5kV ac≤10PC | |||
| 100 | 90~110 | 44.5kV ac≤10PC |
Manufacturer Overview
Xian Xiwuer Electronic & Info. Co., Ltd. is a leading Chinese manufacturer specializing in electronic components. With a 4,000㎡ facility in Xi'an and 2,300 employees (including 580 technicians and 135 engineers), we maintain total assets of 315 million RMB Yuan.
Our product portfolio includes:
- Varistors & SPD (Surge Protective Devices)
- HV Ceramic Capacitors
- Capacitive Voltage Dividers
- Thermistors
We operate advanced production lines with equipment imported from Japan, America, Belgium, and Switzerland. Our quality management system is certified to ISO 9001, ISO 18000, and holds CCEE, UL, VDE & TUV approvals.
