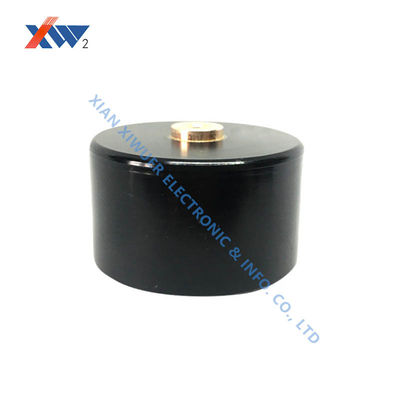

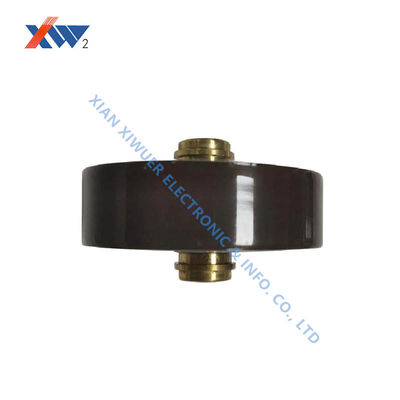

مكثف مقبض الباب عالي الجهد 20kV-2000pF 20kV-10000pF 20kV-18000pF لأنظمة اقتران PLC
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تبديد | ≦0.0040 | تحمل الجهد | 1.5UR ● 1 دقيقة |
|---|---|---|---|
| مقاومة العزل | ≧ 1.0 × 105mΩ | ||
| إبراز | 20kV-2000pF مكثف مقبض الباب عالي الجهد,مكثف اقتران PLC 20kV-10000pF,20kV-18000pF مكثف HV السيراميكي,20kV-10000pF PLC Coupling Capacitor,20kV-18000pF HV Ceramic Capacitor |
||
منتوج وصف
مكثفات مقبض الباب ذات الجهد العالي لأنظمة اقتران PLC
تعتبر أنظمة اقتران الاتصالات عبر خطوط الطاقة ذات الجهد العالي معدات أساسية لتنفيذ اتصالات خطوط الطاقة الحاملة. تعمل هذه الأنظمة على ربط إشارات الاتصال عالية التردد بكفاءة مع عزل جهد التيار الكهربائي عالي التردد بأمان.
المواصفات الفنية
| رقم. | تخصيص | التبدد | جهد التحمل | مقاومة العزل | الأبعاد (مم) | ||||
| 1 | 20kV-2000pF |
≤0.0040 |
1.5Ur•1 دقيقة |
≥1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | عازل من النوع 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
الميزات والفوائد الرئيسية
في أنظمة PLC، تعمل مكثفات مقبض الباب ذات الجهد العالي كـ "محددات تردد" و "حواجز عزل" لا غنى عنها في دائرة الاقتران، معالجة تحديين أساسيين:
- تحمل جهود خطوط الطاقة من عدة آلاف إلى عشرات الآلاف من الفولتات لضمان السلامة المطلقة لمعدات الاتصال الخلفية
- تحقيق انتقال إشارة منخفض الفقد ضمن نطاق تردد الناقل (عادةً 40-500 كيلو هرتز)
تتميز مكثفات مقبض الباب ذات الجهد العالي لدينا بـ عازل سيراميك متخصص وعملية صب الإيبوكسي بالفراغ التي تضمن:
- أداء عزل مستقر عبر مستويات الجهد من 35-500 كيلو فولت
- مقاومة سلسلة مكافئة منخفضة (ESR) وحث منخفض (ESL) للاستجابة الممتازة للتردد
- ثبات درجة حرارة استثنائي (تغير السعة ±2% من -40 درجة مئوية إلى +85 درجة مئوية)
- موثوقية طويلة الأمد في البيئات القاسية
بصفتها مكونًا أساسيًا في دائرة الاقتران، تفي مكثفات مقبض الباب ذات الجهد العالي لدينا بالواجبات المزدوجة للعزل عالي الجهد والاقتران عالي التردد، مما يضمن التشغيل المستقر لأنظمة PLC في ظل ظروف مختلفة.
