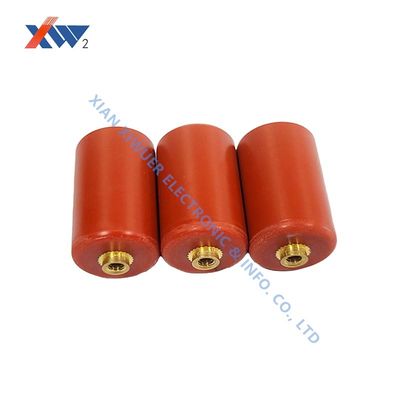

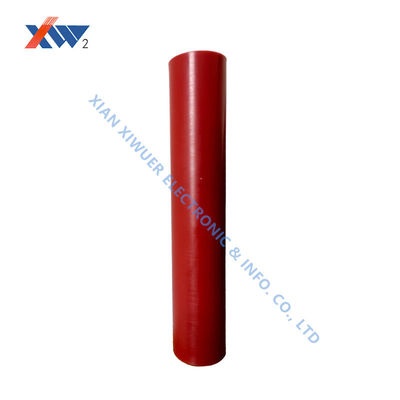

20kV-2000pF 30kV-1000pF 40kV-150pF مكثف مقبض الباب عالية الجهد ومكثف مقبض الباب لمعاقل البرق
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | 20kV-2000pF مكثف مقبض الباب عالي الجهد,30kV-1000pF مكثف عقدة الباب,40kV-150pF مكثف HV السيراميكي,30kV-1000pF Doorhandle Capacitor,40kV-150pF HV Ceramic Capacitor |
||
|---|---|---|---|
منتوج وصف
مكثفات مقبض الباب ذات الجهد العالي: دليل الاختيار
دليل شامل لاختيار مكثف مقبض الباب المناسب لنظام مانع الصواعق الخاص بك.
المواصفات الفنية
| رقم. | المواصفات | التبدد | جهد التحمل | مقاومة العزل | الأبعاد (مم) | ||||
| 1 | 20kV-2000pF |
≤0.0040 |
1.5Ur✓1 دقيقة |
≥1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||

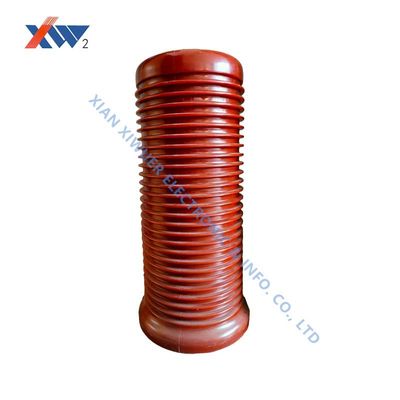

| 18 | نوع العازل 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
معايير اختيار مكثفات مانع الصواعق
قد يؤدي الاختيار غير الصحيح للمكثف إلى المساس بسلامة نظام الحماية. ضع في اعتبارك هذه المعلمات الهامة:
- الجهد المقنن: يجب أن يتجاوز الحد الأقصى لجهد التشغيل المستمر (Uc) للنظام بنسبة 20٪ (على سبيل المثال، 520 فولت+ لأنظمة 480 فولت)
- قيمة السعة و تحمل النبض: حدد بناءً على طاقة التفريغ المطلوبة (نطاق 100pF-0.1µF) مع القدرة على تيار التفريغ الاسمي (20kA/8/20µs)
- الحث المتسلسل المكافئ المنخفض (ESL): ≤20nH لمنع تأخير استجابة النبض
- القدرة على التكيف مع البيئة: ختم IP68 للمناطق الساحلية، وتعويض الارتفاع (تخفيض 1٪ Uc لكل 100 متر فوق 2000 متر)، وتصميمات مقاومة للاهتزاز لتوربينات الرياح
