30kV 1000pF مكثف السيراميك عالي الجهد 45mm D
تفاصيل المنتج
| تبديد | ≦0.0040 | تحمل الجهد | 1.5UR ● 1 دقيقة |
|---|---|---|---|
| مقاومة العزل | ≧ 1.0 × 105mΩ | البعد (مم) | D: 45 | H: 24 | L: 32 | D: 12 | م: 4 |
| إبراز | مكثف السيراميكي عالي الجهد 30kV,مكثف سيراميكي 1000pF 45mm,مكثف الجهد العالي مع ضمان,1000pF ceramic capacitor 45mm,high voltage capacitor with warranty |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
منتوج وصف

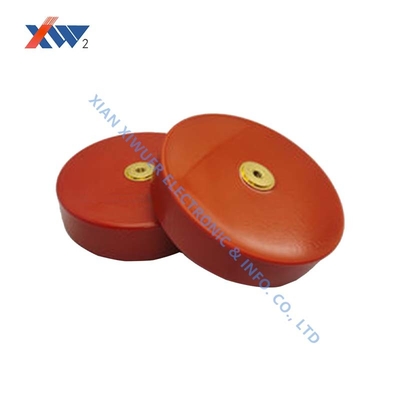

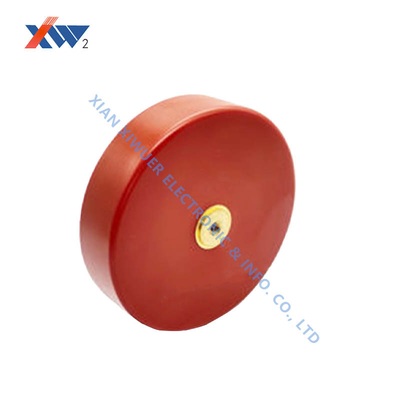

مكثف مقبض الباب عالي الجهد 30 كيلو فولت 1000 بيكوفاراد
نظرة عامة على المنتج
تعتبر المكثفات الخزفية ذات الجهد العالي للغاية مكونات أساسية للتطبيقات الصناعية المتخصصة، حيث توفر جهد تحمل عاليًا، وفقدانًا منخفضًا، وأداءً استثنائيًا في حالات التيار النبضي العالي وسيناريوهات التفريغ النبضي السريع.
التطبيقات الرئيسية
- معدات الطاقة النبضية والليزر
- أنظمة التصوير الطبي
- آلات المعالجة الصناعية
- نقل الطاقة والبنية التحتية للطاقة
- البحث العلمي والتطبيقات الصناعية المتخصصة
المواصفات الفنية
| رقم. | تخصيص | التبدد | جهد التحمل | مقاومة العزل | الأبعاد (مم) |
|---|---|---|---|---|---|
| 1 | 20 كيلو فولت - 2000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 2 | 20 كيلو فولت - 10000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:65 | H:15 | L:19 | D:12 | M:5 |
| 3 | 20 كيلو فولت - 18000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:80 | H:17 | L:25 | D:12 | M:5 |
| 4 | 30 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:45 | H:24 | L:32 | D:12 | M:4 |
| 5 | 30 كيلو فولت - 2700 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:60 | H:20 | L:28 | D:12 | M:4 |
| 6 | 30 كيلو فولت - 12000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 7 | 40 كيلو فولت - 150 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:74 | H:18 | L:26 | D:12 | M:5 |
| 8 | 40 كيلو فولت - 500 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:28 | H:33 | L:41 | D:8 | M:4 |
| 9 | 40 كيلو فولت - 7500 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:80 | H:24 | L:29 | D:12 | M:6 |
| 10 | 40 كيلو فولت - 10000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:80 | H:22 | L:26 | D:16 | M:5 |
| 11 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:50 | H:30 | L:34 | D:12 | M:4 |
| 12 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:32 | H:27 | L:31 | D:16 | M:5 |
| 13 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:80 | H:31 | L:35 | D:16 | M:5 |
| 14 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:50 | H:31 | L:34 | D:12 | M:5 |
| 15 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:65 | H:32 | L:35 | D:16 | M:5 |
| 16 | 50 كيلو فولت - 1000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:50 | H:54 | L:58 | D:12 | M:5 |
| 17 | 100 كيلو فولت - 2000 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:51 | H:32 | L:35 | D:16 | M:5 |
| 18 | 100 كيلو فولت - 1500 بيكوفاراد (نوع العازل) | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:68 | H:36 | L:40 | D:16 | M:5 |
| 19 | 150 كيلو فولت - 820 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:65 | H:95 | L:100 | D:12 | M:5 |
| 20 | 200 كيلو فولت - 600 بيكوفاراد | ≤0.0040 | 1.5Ur● 1 دقيقة | ≥1.0 × 105 مΩ | D:50 | H:90 | L:94 | D:16 | M:5 |
إرشادات الاختيار
تتطلب المكثفات الخزفية ذات الجهد العالي اختيارًا دقيقًا والتعامل معها. ضع في اعتبارك هذه العوامل الهامة:
- هامش الجهد: يجب أن يكون جهد التشغيل أقل بكثير من الجهد المقنن، مع الأخذ في الاعتبار ظروف النبض القصوى
- الإدارة الحرارية: يعد تبديد الحرارة المناسب أمرًا ضروريًا لتطبيقات الترددات العالية / التيار العالي
- خصائص التردد: يختلف الأداء حسب مادة العزل الكهربائي - راجع المواصفات التفصيلية
- الامتثال للسلامة: يجب أن تتبع جميع التصميمات والتركيب والتشغيل لوائح السلامة الصارمة من قبل موظفين مؤهلين
