40.5 كيلو فولت قضيب قلب مكثف سيراميك عالي الجهد 10 بيكوفاراد جهد تحمل 115 كيلو فولت تيار متردد/5 دقائق نبضة البرق كيلو فولت 1.2/5 ميكروثانية 185
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي | 40.5 كيلو فولت | السعة الاسمية (pF) | 10 |
|---|---|---|---|
| السعة الاسمية Rangetest تردد 1 كيلو هرتز+20 ٪ اختبار الجهد 1V+0.2V | ٨٫٥~١١٫٥ | الصمود الجهد (في الزيت العازلة) | 115 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 44.5 كيلو فولت تيار متردد≤5 بيكو كولوم | البرق الدافع KV1.2/5μs | 185 |
| إبراز | قضيب قلب مكثف سيراميك 10 بيكوفاراد,قضيب قلب مكثف سيراميك 115 كيلو فولت تيار متردد,قضيب قلب مكثف سيراميك,Ceramic Capacitor Core Rod 115kVAC,Ceramic Capacitor Core Rod |
||
منتوج وصف

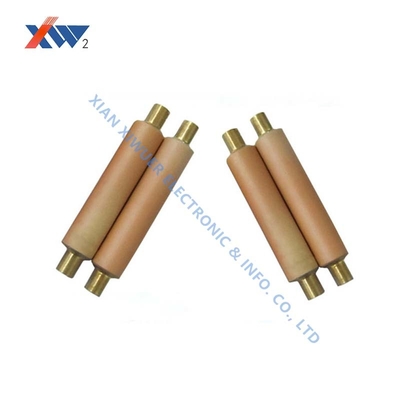

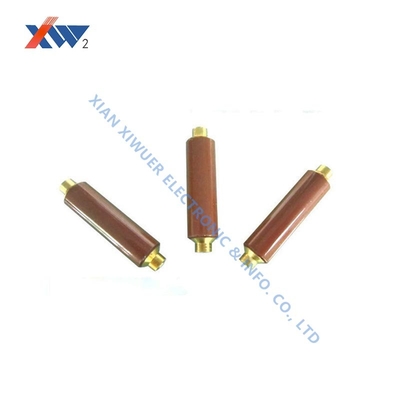

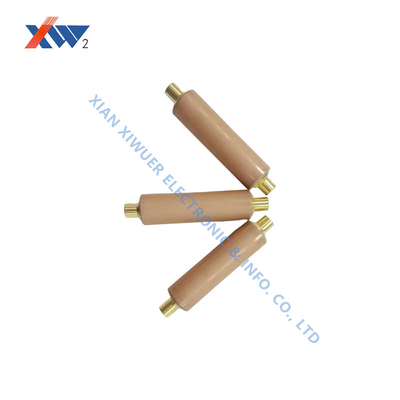

العصا الأساسية للمكثف السيراميكي عالي الجهد 40.5kV 10pF
المواصفات التقنية
| الصفة | القيمة |
|---|---|
| الجهد القياسي | 40.5كيلو فولت |
| السعة الاسمية (pF) | 10 |
| نطاق الكفاءة الاسمية (تردد الاختبار: 1kHz±20٪ ، فولتاج الاختبار: 1V±0.2V) | 8.5 ~ 11.5 |
| مقاومة الجهد (في زيت العزل) | 115kVAC/5min |
| الإفراج الجزئي | 44.5kVAC ≤5pC |
| النبض البرق kV 1.2/5μs | 185 |
الخصائص الرئيسية
- الجهد القياسي: 40.5kVAC
- السعة الاسمية: 10pF
- نطاق الكفاءة: 8.5 ~ 11.5pF
- مقاومة الجهد: 115kVAC/5min في زيت العزل
- التفريغ الجزئي: ≤5pC عند 44.5kVAC
- نبض البرق: 185kV (1.2/5μs)
مجالات التطبيق
مفصل الفراغ (قلب مفصل الدوائر)
الصنابير السيراميكية المعدنية (على أساس الألومينا) تصنع تجاويف مقاطع الفراغ ، وتوفر أغطية محكمة الوصول والعزل الكهربائي لقطع التيار عالي الجهد.وتشمل التطبيقات مفكّكات الدوائر التعدينية وأنظمة حماية المولدات.
جهاز العرض الحي
تستخدم في أنظمة الكهرباء 10kV-40.5kV لتوفير إشارة في الوقت الحقيقي لحالة الموصلات عالية الجهد ، مفكّكات الدوائر (SF6 وأنواع الفراغ) ، معدات إيقاف البرق ، ومحولات الأجهزة ،ضمان سلامة المشغلين.
المعلمات النموذجية: تتراوح سعة 10pF-230pF (على سبيل المثال ، 90pF عند 24kV) ، مع مقاومة الجهد من 68kV (تردد الطاقة) و 125kV (النبض).
تطبيقات بيئة قاسية
المعدات الصناعية عالية درجة الحرارة: تدعم وتعزل الأفران والسخانات الكهربائية، وتتحمل درجات الحرارة التي تتجاوز 1000 درجة مئوية دون تشوه.
أنظمة الحماية من التآكل: الصمامات الصمامات والضخات في المعدات البتروكيماوية تقاوم تآكل الأحماض والقلويات والملح.
المعدات الطبية وشبه الموصلات: أجهزة التغذية السيراميكية للأجهزة القابلة لزرعها (مثل أجهزة تنظيم ضربات القلب) ومكونات إشارة التغذية الكهربائية في غرف الفراغ لتصنيع الرقائق.
تعليمات الاستخدام
- تفريغ جزئي ≤5pC عند 1.1 مرة من الجهد الاسمي (ما لم يتم تحديد خلاف ذلك)
- تتوافق مع DL/T538-2006 (جهاز إشارة وجود الجهد العالي)
- الأبعاد المخصصة متوفرة عند الطلب
- الحماية من الضرر والرطوبة والتلوث
- تتوافق مع JBT10305-2001 (الشروط التقنية لمعازل ما بعد المواد العضوية في معدات عالية الجهد 3.6kV-40.5kV)
- بالنسبة للمناطق التي تقل عن 100 متر أو المناطق ذات الارتفاع العالي، حدد في ملاحظات الترتيب
