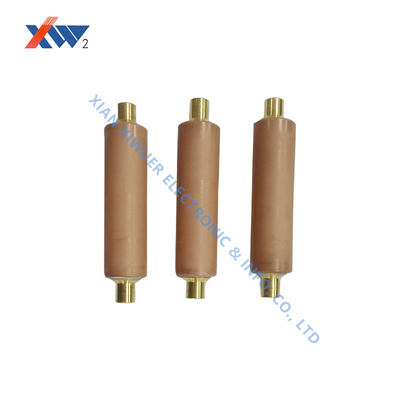

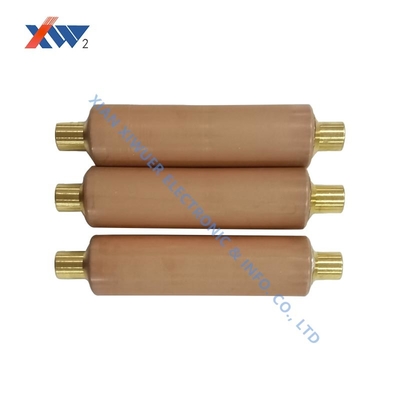

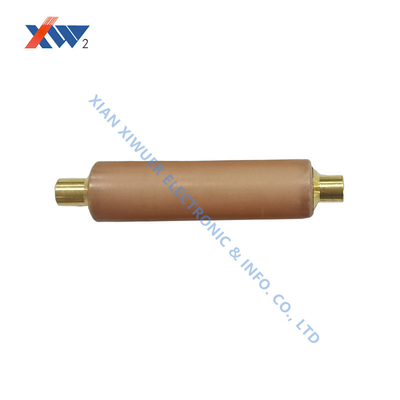

سعة الاسمية 200pF التوتر العالي السيراميكي مكثف عصا الأساسية 24kV للبرق 125kV1.2 / 5μs
تفاصيل المنتج
| الجهد الاسمي | 24 كيلو فولت | السعة الاسمية (pF) | 200 |
|---|---|---|---|
| السعة الاسمية Rangetest تردد 1 كيلو هرتز+20 ٪ اختبار الجهد 1V+0.2V | 180 ~ 220 | الصمود الجهد (في الزيت العازلة) | 70 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 26.4kvac≤5pc | البرق الدافع KV1.2/5μs | 125 |
| إبراز | سعة الاسمية 200pF مكثف الجهد العالي,مكثف سيراميكي عالي الجهد 24 كيلو فولت,مكثف سيراميكي عالي الجهد 125 كيلو فولت |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
منتوج وصف
الصلبة السيراميكية ذات الجهد العالي 24kV 200 ((400/500) pF
مواصفات المنتج
| الصفة | القيمة |
|---|---|
| الجهد القياسي | 24كيلو فولت |
| السعة الاسمية (pF) | 200 |
| نطاق الكفاءة الاسمية (تردد الاختبار: 1kHz±20٪ ، فولتاج الاختبار: 1V±0.2V) | 180~220 |
| مقاومة الجهد (في زيت العزل) | 70kV AC/5min |
| الإفراج الجزئي | 26.4kV AC ≤5pC |
| نبض البرق (كيلو فولت 1.2/5μs) | 125 |
الخصائص الرئيسية
- عصا مركزية كهربائية سيراميكية عالية الجهد مع تصنيف 24kV AC
- السعة الاسمية 200pF (خيارات 400pF/500pF متاحة)
- يتحمل 70 كيلو فولت AC لمدة 5 دقائق في زيت العزل
- تخفيف جزئي منخفض (≤5pC عند 26.4kV AC)
- المقاومة الممتازة للبرق (125kV 1.2/5μs)
مجالات التطبيق
مفصل الفراغ (قلب مفصل الدوائر):تستخدم قضبان الأساس السيراميكية المعدنية (على أساس الألومينا) لتصنيع تجاويف مقاطع الفراغ ، مما يوفر الختم الصلب والعزل الكهربائي لقطع التيار عالي الجهد.وتشمل التطبيقات مفكّكات الدوائر التعدينية وأنظمة حماية المولدات.
جهاز العرض المباشر:تستخدم في أنظمة الكهرباء 10kV-40.5kV لتوفير إشارة في الوقت الحقيقي لحالة الموصلات عالية الجهد ، مفكّكات الدوائر (SF6 وأنواع الفراغ) ، معدات إيقاف البرق ، أو محولات الأجهزة ،ضمان سلامة المشغلين.
المعايير النموذجية: تتراوح سعة التكيف بين 10pF-230pF (على سبيل المثال ، 90pF عند 24kV) ، مع مقاومة الجهد من 68kV (تردد الطاقة) و 125kV (اندفاع البرق).
تعليمات الاستخدام
- لا يتجاوز التفريغ الجزئي 5pC عند 1.1 مرة من الجهد الاسمي ما لم يتم تحديد خلاف ذلك
- تتوافق مع المعيار DL/T538-2006 (جهاز إشارة وجود الجهد العالي)
- الأبعاد المخصصة المتاحة حسب متطلبات العميل
- الاهتمام الخاص مطلوب لمنع تلف المنتج والرطوبة والتلوث
- يتوافق مع المعيار JB/T10305-2001 (الشروط التقنية لمعزل البريد من المواد العضوية في معدات عالية الجهد 3.6kV-40.5kV)
- بالنسبة للمنشآت التي تبلغ أقل من 100 متر أو في المناطق العالية، يرجى تحديد ذلك في ملاحظات الطلب
