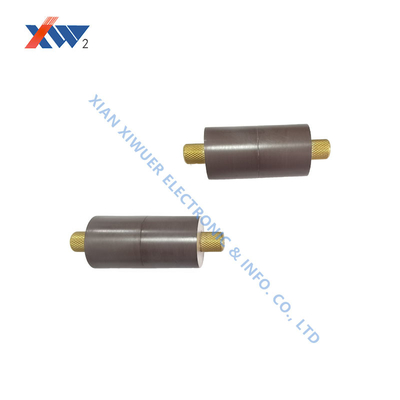

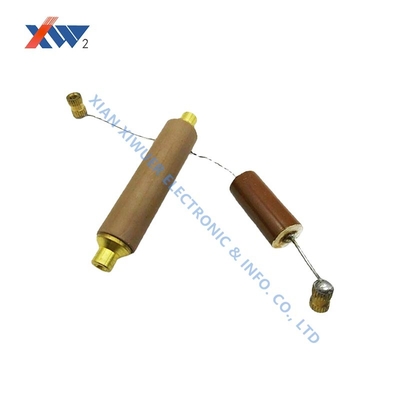

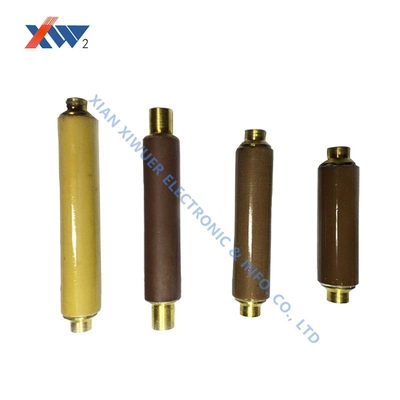

عصا مركزية كهربائية سيراميكية عالية الجهد مع 26.4kV تفريغ جزئي و 70kVAC/5min مقاومة الجهد في زيت العزل
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي | 24 كيلو فولت | السعة الاسمية (pF) | 150 |
|---|---|---|---|
| السعة الاسمية Rangetest تردد 1 كيلو هرتز+20 ٪ اختبار الجهد 1V+0.2V | 125 ~ 180 | الصمود الجهد (في الزيت العازلة) | 70 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 26.4kvac≤5pc | البرق الدافع KV1.2/5μs | 125 |
| إبراز | 70kVAC/5min مكثف السيراميكي,المكثف السيراميكي للزيت العازل,26مكثف سيراميكي ذو تفريغ جزئي بقوة 4 كيلو فولت,Insulating Oil Ceramic Capacitor,26.4kV Partial Discharge Ceramic Capacitor |
||
منتوج وصف
قضيب قلب مكثف سيراميك عالي الجهد 24 كيلو فولت 150 بيكوفاراد
المواصفات الفنية
| السمة | القيمة |
|---|---|
| الجهد المقنن | 24 كيلو فولت 150 بيكوفاراد |
| السعة الاسمية (بيكو فاراد) | 150 |
| نطاق السعة الاسمية (تردد الاختبار: 1 كيلو هرتز ±20%، جهد الاختبار: 1 فولت ±0.2 فولت) |
125~180 |
| جهد التحمل (في زيت العزل) | 70 كيلو فولت تيار متردد/5 دقائق |
| التفريغ الجزئي | 26.4 كيلو فولت تيار متردد ≤5 بيكو كولوم |
| نبضة البرق كيلو فولت 1.2/5 ميكروثانية | 125 |
الميزات الرئيسية
- الجهد المقنن: 24 كيلو فولت تيار متردد
- السعة الاسمية: 150 بيكوفاراد
- نطاق السعة: 125~180 بيكوفاراد (عند 1 كيلو هرتز ±20%، 1 فولت ±0.2 فولت)
- جهد التحمل: 70 كيلو فولت تيار متردد لمدة 5 دقائق في زيت العزل
- التفريغ الجزئي: ≤5 بيكو كولوم عند 26.4 كيلو فولت تيار متردد
- نبضة البرق: 125 كيلو فولت (1.2/5 ميكروثانية)
مجالات التطبيق
قاطع التفريغ (قلب قاطع الدائرة):تُستخدم قضبان قلب السيراميك المعدنية (القائمة على الألومينا) لتصنيع تجاويف قاطع التفريغ، مما يوفر إحكامًا محكمًا للعزل الكهربائي لانقطاع التيار عالي الجهد. تشمل التطبيقات قواطع الدائرة المستخدمة في التعدين وأنظمة حماية المولدات.
جهاز العرض المباشر:يُستخدم في أنظمة الطاقة 10 كيلو فولت-40.5 كيلو فولت لتوفير إشارة في الوقت الفعلي لحالة موصل الجهد العالي، وقواطع الدائرة (أنواع SF6 والتفريغ)، وصواعق البرق، ومحولات الأجهزة، مما يضمن سلامة المشغل.
المعلمات النموذجية:تتراوح السعة من 10 بيكوفاراد إلى 230 بيكوفاراد (على سبيل المثال، 90 بيكوفاراد عند 24 كيلو فولت)، مع جهد تحمل يبلغ 68 كيلو فولت (تردد الطاقة) و125 كيلو فولت (نبضة البرق).
تعليمات الاستخدام
- يجب ألا يتجاوز التفريغ الجزئي 5 بيكو كولوم عند 1.1 ضعف الجهد المقنن ما لم يُنص على خلاف ذلك
- يتوافق مع المعيار DL/T538-2006 (جهاز الإشارة بوجود الجهد العالي)
- الأبعاد المخصصة متاحة عند الطلب
- مطلوب عناية خاصة لمنع التلف والرطوبة والتلوث
- يتوافق مع المعيار JB/T10305-2001 (الشروط الفنية لعازل ما بعد المواد العضوية في معدات الجهد العالي 3.6 كيلو فولت-40.5 كيلو فولت)
بالنسبة للتركيبات التي تقل عن 100 متر فوق مستوى سطح البحر أو في المناطق المرتفعة، يرجى التحديد في ملاحظات الطلب.
