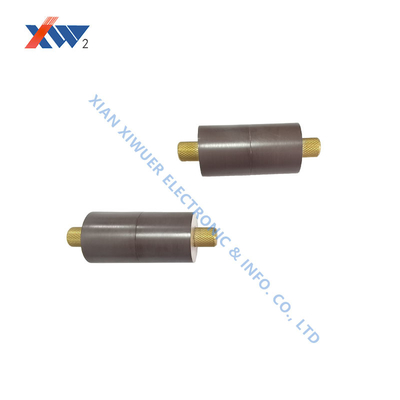

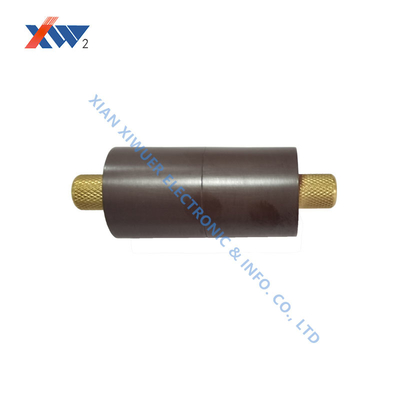

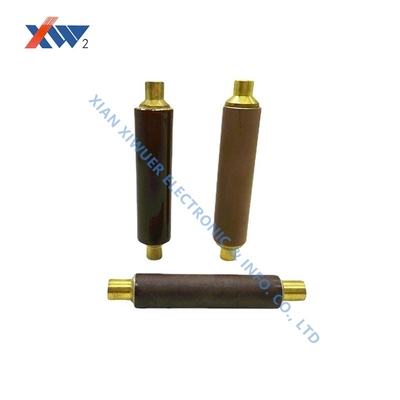

قضيب أساسي لمكثف سيراميك عالي الجهد 24 كيلو فولت مع سعة اسمية 80 بيكوفاراد
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي | 24kV 80pf | السعة الاسمية (pF) | 80pF |
|---|---|---|---|
| السعة الاسمية تردد التردد 1 كيلو هرتز+20 ٪ اختبار الجهد ： 1V+0.2V | 70 ~ 90 | الصمود الجهد (في الزيت العازلة) | 70 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 26.4kvac≤10pc | البرق الدافع KV1.2/5μs | 125 |
| إبراز | عصا مركزية سيراميكية لجهاز مكثف 24 كيلو فولت,قضيب أساسي لمكثف سيراميك 80 بيكوفاراد,العصا الأساسية للمكثفات السيراميكية عالية الجهد,80pF Ceramic Capacitor Core Rod,High Voltage Ceramic Capacitor Core Rod |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
منتوج وصف
قضيب أساسي لمكثف سيراميك عالي الجهد 24 كيلو فولت 80 بيكو فاراد
المواصفات الفنية
| السمة | القيمة |
|---|---|
| الجهد المقنن | 24 كيلو فولت 80 بيكو فاراد |
| السعة الاسمية (بيكو فاراد) | 80 بيكو فاراد |
| نطاق السعة الاسمية تردد الاختبار: 1 كيلو هرتز ±20% جهد الاختبار: 1 فولت ±0.2 فولت |
70~90 |
| جهد التحمل (في زيت العزل) | 70 كيلو فولت تيار متردد/5 دقائق |
| التفريغ الجزئي | 26.4 كيلو فولت تيار متردد ≤10 بيكو كولوم |
| نبضة البرق كيلو فولت 1.2/5 ميكروثانية | 125 |
الميزات الرئيسية
- الجهد المقنن: 24 كيلو فولت تيار متردد
- السعة الاسمية: 80 بيكو فاراد
- نطاق السعة: 70~90 بيكو فاراد بتردد اختبار 1 كيلو هرتز
- جهد التحمل: 70 كيلو فولت تيار متردد لمدة 5 دقائق في زيت العزل
- التفريغ الجزئي: ≤10 بيكو كولوم عند 26.4 كيلو فولت تيار متردد
- نبضة البرق: 125 كيلو فولت (1.2/5 ميكروثانية)
مجالات التطبيق
قاطع التفريغ (قلب قاطع الدائرة): تقوم قضبان قلب السيراميك المعدنية (القائمة على الألومينا) بتصنيع تجاويف قاطع التفريغ، مما يوفر أختامًا محكمة الإغلاق وعزلًا كهربائيًا لانقطاع التيار عالي الجهد. تشمل التطبيقات قواطع دوائر التعدين وأنظمة حماية المولدات.
جهاز العرض المباشر: يستخدم في أنظمة الطاقة 10 كيلو فولت - 40.5 كيلو فولت لتوفير إشارة في الوقت الفعلي لحالة موصل الجهد العالي، أو قواطع الدائرة (أنواع SF6 والفراغ)، أو مانعات الصواعق، أو محولات الأجهزة، مما يضمن سلامة المشغل.
المعلمات النموذجية: تتراوح السعة من 10 بيكو فاراد إلى 230 بيكو فاراد (على سبيل المثال، 90 بيكو فاراد عند 24 كيلو فولت)، مع جهد تحمل يبلغ 68 كيلو فولت (تردد الطاقة) و 125 كيلو فولت (نبضة البرق).
تعليمات الاستخدام
يجب ألا يتجاوز التفريغ الجزئي 5 بيكو كولوم عند 1.1 ضعف الجهد المقنن ما لم يُنص على خلاف ذلك. يتوافق مع المعيار DL/T538-2006 (جهاز إشارة وجود الجهد العالي).
يمكن تخصيص الأبعاد وفقًا لمتطلبات العميل. يجب توخي عناية خاصة لمنع تلف المنتج والتعرض للرطوبة والتلوث.
يتوافق مع المعيار JB/T10305-2001 (الشروط الفنية لعازل ما بعد المواد العضوية في معدات الجهد العالي 3.6 كيلو فولت - 40.5 كيلو فولت). بالنسبة للتركيبات التي تقل عن 100 متر أو في المناطق المرتفعة، يرجى التحديد في ملاحظات الطلب.
