24kV 50pF التيار العالي السيراميكي المكثف عصا النواة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي | 24kV 50pf | السعة الاسمية (pF) | 50pF |
|---|---|---|---|
| السعة الاسمية تردد التردد 1 كيلو هرتز+20 ٪ اختبار الجهد | 1V+0.2V: 45 ~ 50 | الصمود الجهد (في الزيت العازلة) | 70 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 26.4kvac≤10pc | البرق الدافع KV1.2/5μs | 125 |
| إبراز | مكثف سيراميكي عالي الجهد 24 كيلو فولت,مكثف سيراميكي عالي الجهد 50pF,محفز السيراميكي ذو الجهد العالي,50pF High Voltage Ceramic Capacitor,Core Rod High Voltage Ceramic Capacitor |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
منتوج وصف

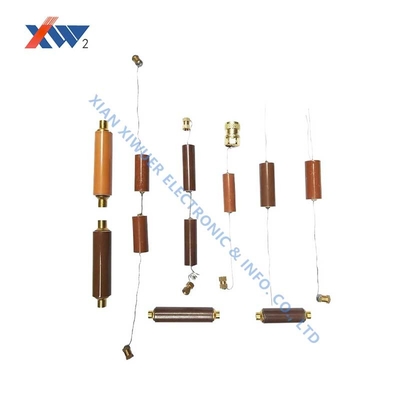

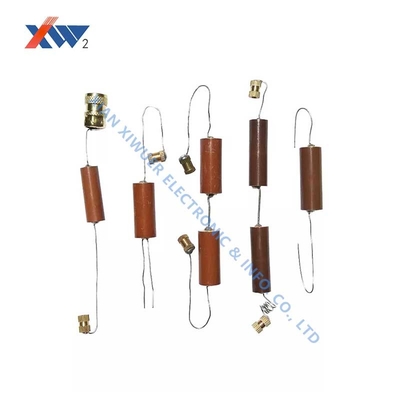

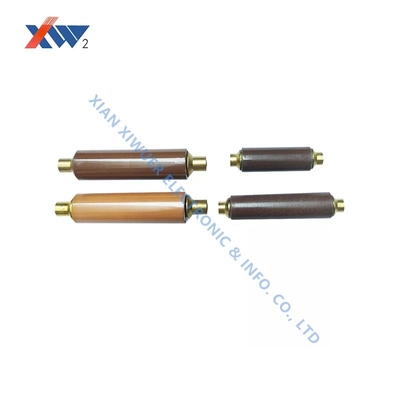

عصا مركزية للمكثفات السيرامية عالية الجهد 24kV 50pF
المواصفات التقنية
| الصفة | القيمة |
|---|---|
| الجهد القياسي | 24kV 50pF |
| السعة الاسمية (pF) | 50pF |
| نطاق السعة الاسمية تردد الاختبار: 1kHz + 20% فولتاج الاختبار |
1V + 0.2V: 45 ~ 50 |
| مقاومة الجهد (في زيت العزل) | 70kVAC/5min |
| الإفراج الجزئي | 26.4kVAC≤10pC |
| النبض البرق kV1.2/5μs | 125 |
الخصائص الرئيسية
- الجهد القياسي: 24kVAC
- السعة الاسمية: 50pF
- نطاق الكفاءة الاسمية: 45 ~ 50 عند 1kHz + 20% من تردد الاختبار
- مقاومة الجهد: 70kVAC/5min في زيت العزل
- التفريغ الجزئي: ≤10pC عند 26.4kVAC
- نبض البرق: 125kV (1.2/5μs)
مجالات التطبيق
مفصل الفراغ (قلب مفصل الدوائر):تستخدم قضبان الأساس السيراميكية المعدنية (على أساس الألومينا) لتصنيع تجاويف مقاطع الفراغ ، مما يوفر الختم الصلب والعزل الكهربائي لقطع التيار عالي الجهد.وتشمل التطبيقات مفكّكات الدوائر التعدينية وأنظمة حماية المولدات.
جهاز العرض المباشر:تستخدم في أنظمة الكهرباء 10kV-40.5kV لتوفير إشارة في الوقت الحقيقي لحالة الموصلات عالية الجهد ، مفكّكات الدوائر (SF6 وأنواع الفراغ) ، معدات إيقاف البرق ، ومحولات الأجهزة ،ضمان سلامة المشغلين.
المعلمات النموذجية:تتراوح القدرة من 10pF-230pF (على سبيل المثال ، 90pF عند 24kV) ، مع مقاومة الجهد من 68kV (تردد الطاقة) و 125kV (نبض البرق).
تعليمات الاستخدام
- لا يتجاوز التفريغ الجزئي 5pC عند 1.1 مرة من الجهد الاسمي ما لم يتم تحديد خلاف ذلك
- تتوافق مع المعيار DL/T538-2006 (جهاز إشارة وجود الجهد العالي)
- الأبعاد المخصصة متوفرة عند الطلب
- حماية المنتج من التلف والرطوبة والتلوث
- تتوافق مع المعيار JBT10305-2001 (الشروط التقنية لمعازل ما بعد المواد العضوية في معدات عالية الجهد من 3.6kV إلى 40.5kV)
بالنسبة للمنشآت التي تبعد أقل من 100 متر أو في المناطق العالية، يرجى تحديد ذلك في ملاحظات الطلب.
