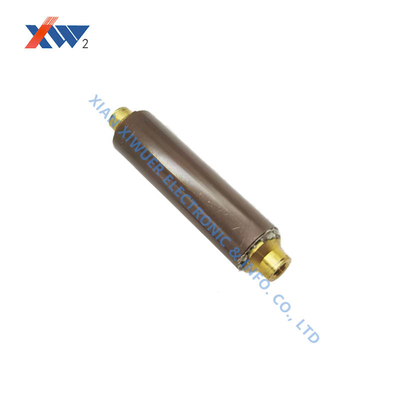

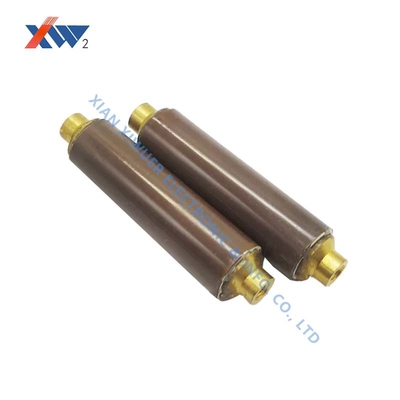

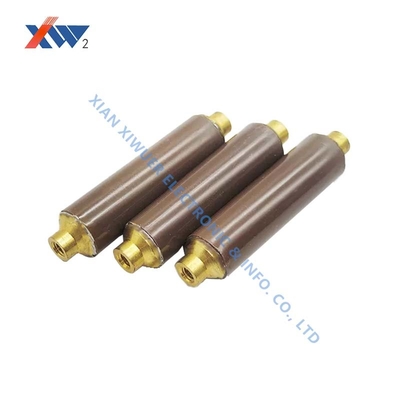

24kV 15pF الكهرباء العالية السيراميكية مكثف عصا النواة لمواجهة الجهد في زيت العزل 70kVAC/5min
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي | 24 كيلو فولت تيار متردد | السعة الاسمية (pF) | 15 |
|---|---|---|---|
| السعة الاسمية تردد التردد 1 كيلو هرتز+20 ٪ اختبار الجهد | 1V+0.2V: 13 ~ 17 | الصمود الجهد (في الزيت العازلة) | 70 كيلو فولت أمبير / 5 دقائق |
| التفريغ الجزئي | 26.4kvac≤10pc | البرق الدافع KV1.2/5μs | 125 |
| إبراز | زيت عازل مكثف الجهد العالي,مكثف سيراميكي عالي الجهد 24 كيلو فولت,مكثف سيراميكي عالي الجهد 15pF,24kV High Voltage Ceramic Capacitor,15pF High Voltage Ceramic Capacitor |
||
منتوج وصف
قضيب أساسي لمكثف سيراميك عالي الجهد 24 كيلو فولت 15 بيكو فاراد
المواصفات الرئيسية
- الجهد المقنن:24 كيلو فولت تيار متردد
- السعة الاسمية:15 بيكو فاراد
- نطاق السعة:13~17 بيكو فاراد (تردد الاختبار: 1 كيلو هرتز، جهد الاختبار: 1 فولت ±0.2 فولت)
- جهد التحمل (في زيت العزل):70 كيلو فولت تيار متردد/5 دقائق
- التفريغ الجزئي:≤10 بيكو كولوم عند 26.4 كيلو فولت تيار متردد
- نبضة البرق (1.2/5 ميكرو ثانية):125 كيلو فولت
مجالات التطبيق
تم تصميمه لأجهزة العرض الحية في أنظمة الطاقة 10 كيلو فولت - 40.5 كيلو فولت، يوفر مكثف السيراميك عالي الجهد هذا إشارة في الوقت الفعلي لحالة التشغيل لـ:
- موصلات الجهد العالي
- قواطع الدائرة (أنواع SF6 والفراغ)
- مانعات الصواعق
- محولات الأجهزة
تشمل المعلمات النموذجية نطاقات السعة من 10 بيكو فاراد - 230 بيكو فاراد (على سبيل المثال، 90 بيكو فاراد عند 24 كيلو فولت)، مع جهود تحمل تبلغ 68 كيلو فولت (تردد الطاقة) و 125 كيلو فولت (نبضة البرق).
تعليمات التركيب والاستخدام
التفريغ الجزئي:≤5 بيكو كولوم عند 1.1 ضعف الجهد المقنن (ما لم يُذكر خلاف ذلك)
يتوافق مع المعايير:
- DL/T538-2006 (جهاز إشارة وجود الجهد العالي)
- JBT10305-2001 (الشروط الفنية لعازل ما بعد المواد العضوية في معدات الجهد العالي 3.6 كيلو فولت - 40.5 كيلو فولت)
ملاحظات خاصة:يمكن تخصيص الأبعاد. احمِ من التلف والرطوبة والتلوث. بالنسبة للتركيبات التي تقل عن 100 متر أو في المناطق المرتفعة، يرجى التحديد في ملاحظات الطلب.
