12 كيلو فولت تيار متردد 300 بيكوفاراد قضيب قلب مكثف سيراميك عالي الجهد
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Rated Voltage | 12kVAC | Nominal Capacitance(pF) | 300 |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency 1kHz+20%TestVoltage1V+0.2V | 270~330 | Withstand Voltage(In the insulating oil) | 52kVAC/5min |
| Partial Discharge | 13.2kVAC≤10pC | Lightning Impulse kV1.2/5μs | 75 |
| إبراز | 12kVAC مكثف السيراميك عالي الجهد,300pF سيراميكي مكثف عصى الأساس,مكثف الجهد العالي مع ضمان,300pF ceramic capacitor core rod,high voltage capacitor with warranty |
||
منتوج وصف

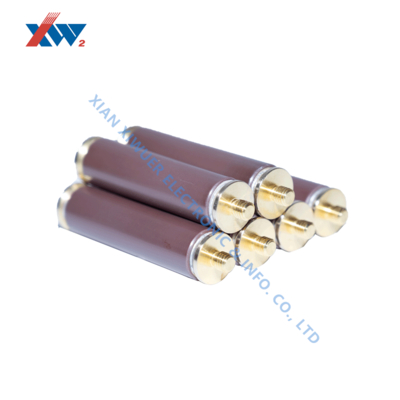

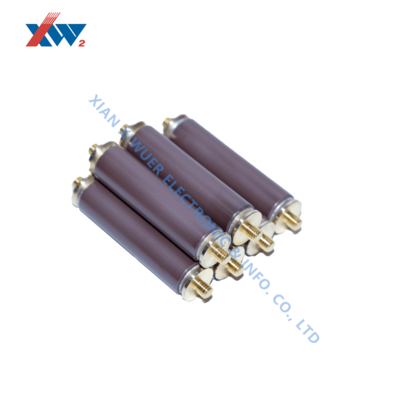

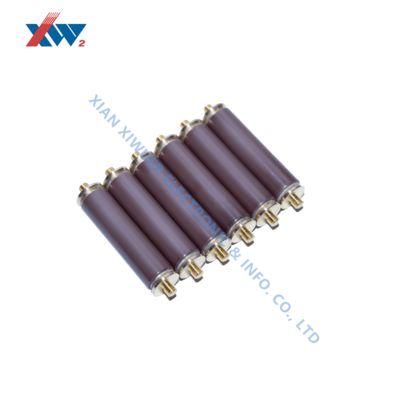

قضيب قلب مكثف سيراميك عالي الجهد 12kVAC 300pF
المواصفات الفنية
| السمة | القيمة |
|---|---|
| الجهد المقنن | 12kVAC |
| السعة الاسمية (pF) | 300 |
| نطاق السعة الاسمية (تردد الاختبار 1 كيلو هرتز + 20٪ ، جهد الاختبار: 1 فولت + 0.2 فولت) | 270~330 |
| جهد التحمل (في زيت العزل) | 52kVAC/5min |
| التفريغ الجزئي | 13.2kVAC≤10pC |
| نبضة البرق kV1.2/5μs | 75 |
ميزات المنتج
- قضيب قلب مكثف سيراميك عالي الجهد مصنف عند 12kVAC مع سعة اسمية 300pF
- نطاق سعة واسع: 270~330pF في ظروف الاختبار
- جهد تحمل ممتاز: 52kVAC/5min في زيت العزل
- تفريغ جزئي منخفض: ≤10pC عند 13.2kVAC
- مقاومة عالية لنبضة البرق: 75kV عند 1.2/5μs
مجالات التطبيق
تم تصميمه لأجهزة العرض الحية في أنظمة الطاقة 10kV-40.5kV ، يوفر هذا المكثف إشارة في الوقت الفعلي لحالة التشغيل:
- موصلات الجهد العالي
- قواطع الدائرة (أنواع SF6 والفراغ)
- مانعات الصواعق
- محولات الأجهزة
يضمن سلامة المشغل بمعلمات نموذجية بما في ذلك نطاقات السعة من 10pF-230pF (على سبيل المثال ، 90pF عند 24kV) ، وجهد تحمل يبلغ 68kV (تردد الطاقة) و 125kV (نبضة البرق).
تعليمات التثبيت والاستخدام
لا يزيد PD عن 5pC عند 1.1 ضعف الجهد المقنن بدون تعليمات خاصة. يتوافق مع المعيار DL/T538-2006 (جهاز إشارة وجود الجهد العالي).
يمكن تخصيص الأبعاد وفقًا لمتطلبات العميل.
مطلوب اهتمام خاص لمنع تلف المنتج والتعرض للرطوبة والتلوث.
يتوافق مع المعيار JBT10305-2001 (الشروط الفنية لعازل ما بعد المواد العضوية في معدات الجهد العالي 3.6kV-40.5kV).
بالنسبة للتركيبات التي تقل عن 100 متر أو في المناطق المرتفعة ، يرجى التحديد في ملاحظات الطلب.
