| اسم العلامة التجارية: | Qing Zhu |
| رقم الموديل: | QZS01-385/30(س) |
| MOQ: | وحدة 1 |
| سعر: | USD, Negotiable, unit |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 4,000,000 وحدة/سنة |

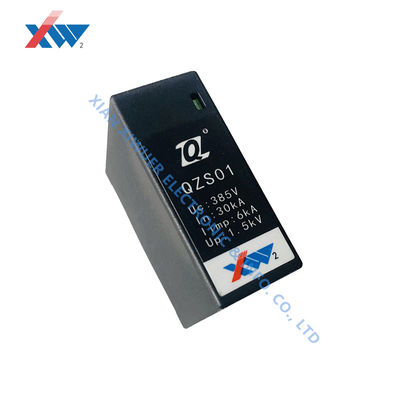

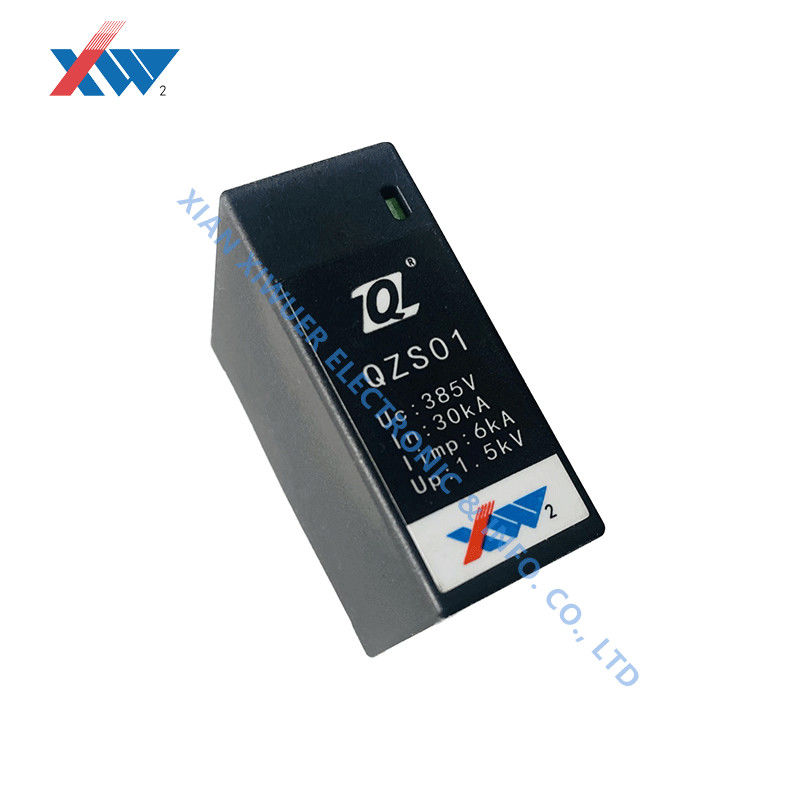

QZS01-385/30 ((S) عدة طبقات غرافيت فجوة إمدادات الطاقة الحماية من البرق، الذي يتبنى الفجوة الغرافيت المصفوفة وتكنولوجيا الزناد متعددة النقاط في الداخل،والذي يحسن مستوى الحماية ضد التيارات العابرةلذلك ، يمكن استخدامه في أنظمة توريد وتوزيع الطاقة منخفضة الجهد والمعدات الكهربائية لتوفير حماية البرق من الفئة B (اختبار التصنيف من الفئة I).المنتج لديه وظيفة حماية متضمنة من الحرارة الزائدة والتيار الزائد، مع واجهة إنذار إشارة عن بعد (التواصل الجاف) ، والتي هي مريحة للمراقبة عن بعد حالة جهاز حماية الزيادة.
الخصائص
التطبيق
يمكن استخدامه في أنظمة توريد وتوزيع الطاقة منخفضة الجهد والمعدات الكهربائية لتوفير الحماية من البرق من الفئة B (اختبار التصنيف من الفئة I).
التقنيةأرامترات
| البند | البيانات التقنية |
| فئة الدليل الموحد | فئة 1 |
| الجهد التشغيلي القياسي-U0 | 250VAC ((50/60Hz) |
| أقصى جهد تشغيل مستمر-Uج | 385VAC ((50/60Hz)) ((L-N)) |
| وقت الاستجابة tأ | 100s |
| التيار الاسمي للتفريغ-In(8/20μs) | 30kA ((4 اختبارات متتالية من 5 مرات إيجابية وسلبية لكل منها ، 90 ثانية بين الأوقات ، 5 دقائق بين المجموعات) |
|
تيار إفراز النبض -Iimp (10/350μs) |
6kA ((4 مجموعات من الاختبارات الإيجابية والسلبية مع 5 مرات لكل منها ، 90 ثانية بين الأوقات ، و 5 دقائق بين المجموعات) |
| مستوى حماية الجهد-Uب | 1.5كيلو فولت |
| الجهد المحدد-UL | ≤0.65kV، ((بعد 10/350,10μs) |
| القيمة الاسمية للدراجة الحرة المقطوعة-Ifi | 1.5kA ((385VAC) ،6 kA (275 VAC) ، 3 kA ((320 VAC) |
| خصائص الإفراط العابر-UT |
(1) 1420V/300A/200ms، 440V 120ms، المقاومة أو المتفجرة، لا حريق؛ (2) يتم تشغيل واقي البرق على 1500Vac / 20A ، بحيث أن عمل فجوة الجرافيت يقود التيار ، يتم تطبيق الجهد باستمرار حتى تتوقف الرحلة بعد دقيقة واحدة ،للتحقق من موثوقية الرحلة، يمكن أن يظهر الجهاز تشوه قذيفة، كمية صغيرة من الدخان، لا يمكن إطلاق النار والحرق. |
| الجهد التشغيلي | ≤ 2.2kV |
|
القوة الكهربائية (منفذ الطاقة إلى منفذ الإشارة) |
1متطلبات القوة الكهربائية: اجتاز اختبار المقاومة الكهربائية 4300VDC، وقت 1min. لا تعطيل ولا قوس، وتسرب التيار أقل من 1mA. 2ظروف الاختبار (1) ظروف درجة حرارة الغرفة (2) ظروف الاختبار عالية الرطوبة: درجة حرارة البيئة 40 °C، الرطوبة 95%، تخزين 120 ساعة |
| الحد الأقصى لتيار تشغيل منفذ الإنذار | أقصى 250 فولت/0.5A ((AC) 0.1A ((DC) ؛ Min:12Vdc/1mA |
| وقت الاستجابة | ≤100ns |
| ما إذا كان هناك حاجة إلى ضبابية فشل | نعم.. |
| تصنيف مضاعفات اللهب | UL94 V-0 |
| نوع اتصال إشارة عن بعد | الاتصال الجاف |
| تعريف الاتصال | مغلقة بشكل طبيعي (عقدة سلبية) |
متطلبات البيئة والخدمة
| لا | البند | البيانات التقنية | ملاحظة | ||||||||||
| 1 | درجة حرارة التشغيل ((°C) | -40 درجة مئوية+105 درجة مئوية | |||||||||||
| 2 | درجة حرارة التخزين في النقل ((°C) | -50 درجة مئوية+105 درجة مئوية | |||||||||||
| 3 | الرطوبة النسبية ((%) | 5%~95% ((25 درجة مئوية) | |||||||||||
| 4 | الارتفاع المعمول به ((m) | ≤5000m | |||||||||||
| 5 | فئة الحساسية للرطوبة | مستوى 1 ((≤ 30 °C/85%RH) | |||||||||||
| 6 | اختبار شحن منخفض الضغط | وفقًا لـ 5000 متر 54kPa ، 55 °C ، بالإضافة إلى اختبار الجهد Uc لمدة 8 ساعات. | الأداء الكهربائي يستوفي المواصفات | ||||||||||
| 7 | اختبار تشغيل جهاز إيقاف البرق | 1500 فاكس / 20A، مما يسبب فجوة الجرافيت للعمل لقيادة التيار، ويستمر التوتر في تطبيق حتى يتوقف بعد تعثر لمدة دقيقة واحدة. | إطلاق موثوق به، يمكن أن يعاني الجهاز من تشوه القذيفة، وكمية صغيرة من الدخان، ولا يمكن أن يحترق. | ||||||||||
| 8 | اهتزاز |
الاهتزاز أثناء النقل مع التعبئة والتغليف ، الجذر المتوسط تسارع مربع Grms = 1.15g ، 30 دقيقة في كل من المحاور الثلاثة
|
الأداء الكهربائي تلبي المواصفات |
||||||||||
| قطرة التعبئة: سطح قطرة: 1، 2، 3، 4، 5، 6؛ حافة قطرة: 2-3، 2- 5، 5-3؛ زاوية قطرة: 1-2-6، 1-4-5، 2- 3- 5، 3-4-5؛ قطرة واحدة لكل على الجزء العلوي والحافة والزاوية. | |||||||||||||
| الاهتزازات الجوفية بعد التثبيت والتثبيت: 5Hz ~ 9Hz ، 1.2mm ، 9Hz ~ 200Hz ، 0.4g ، معدل التنظيف لا يزيد عن 1 أوكتاف في الدقيقة ، 5 دورات في كل من المحاور الثلاثة. | |||||||||||||
| الاهتزاز العشوائي بعد التثبيت: 5Hz-10Hz، +12dB؛ 10Hz-50Hz،0.04m2/S3، 50Hz-100Hz، -12dB، 30 دقيقة في كل اتجاه في ثلاثة محاور. | |||||||||||||
| 9 | لوائح السلامة | IEC60950/ EN60950 | تلبي المتطلبات |
