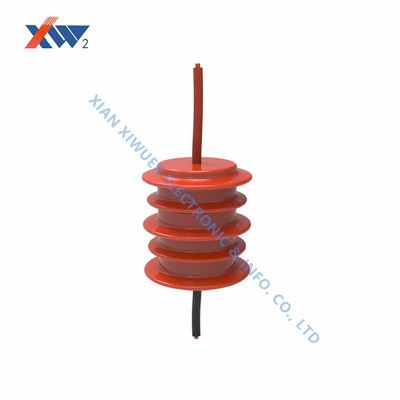

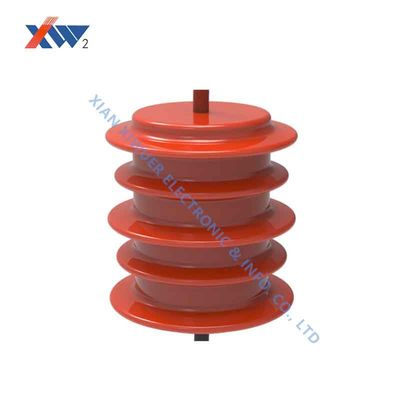

12KV كاشف الجهد الكهربي قياس قواطع دوائر محول وحدة استشعار الخط المباشر

OEM / ODM 10KV / 12KV محول قياس تسلسل المرحلة المستخدم في خزانات الشبكة الحلقية ، قواطع الدائرة

مقدمة

قياس الجهد السعوي ومحول الحماية هو محول إلكتروني مصمم وفقًا لمبدأ جهد تقسيم السعة ، والذي يستخدم على نطاق واسع في مجموعات كاملة من المعدات مثل المفاتيح على أعمدة 12KV ، وخزانات الشبكة الحلقية ، وقواطع الدائرة ، وما إلى ذلك ، لاستخدامها دالة لقياس جهد تسلسل الطور.

المعلمات الكهربائية

• 8 ~ 12KV نسبة الجهد المتغير دقة: 3P ؛

• تصنيف نسبة جهد تسلسل المرحلة: 10 / √3 KV /3.25 / 3 V

• 8 ~ 12KV نسبة الجهد المتغير دقة: 0.5 ؛

• درجة حرارة تحمل البيئة: -40 درجة مئوية ~ +70 درجة مئوية ؛

• التردد المقدر: 50 هرتز.

• الحمل المقدر: 5.1MΏ ؛

• نظام الفولطية: 10KV / 12KV ؛

• التفريغ الجزئي: 5 قطعة

• تحمل الجهد: 42KV AC لمدة دقيقتين ؛

• صدمة البرق: 75KV 15 مرة لكل منهما ؛

• تردد الطاقة: 48KV / 1min

المبادئ الكهربائية

1. تعتمد هذه السلسلة من المنتجات على مبدأ تقسيم الجهد السعوي.يتم زرع مجموعة من المكثفات في كل محول في نفس الوقت ، ويتم استخدام المحول للقياس ؛
2. اجمع المحولات الثلاثة معًا كوظيفة قياس ثلاثية الطور ؛
3. كما هو موضح في الرسم التخطيطي لدائرة المنتج ، Ua ، Ub ، Uc عبارة عن قياس ثلاثي الطور ، تم بناء مكثف الجهد المنخفض في المحول ، ويمكن توصيل خرج الإشارة الخارجية مباشرة (سلك محمي ثنائي النواة ، نواة واحدة التأريض ، والآخر هو الإشارة. الإخراج)

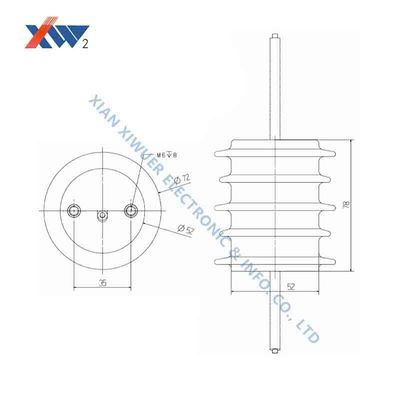

1. القطر: 78 مم ؛الارتفاع: 120 مم ؛
2. جانب إدخال الجهد العالي: المسمار M8 * 8mm ؛
3. جانب خرج الجهد المنخفض: 1 مسامير تأريض و 2 مسامير تثبيت: M10 * 12.5mm ؛برغي إشارة تسلسل وتتابع صفري: M6 * 6mm ؛4 ، عمق السقيفة: 8.5 مللي متر
