300-500 PTC NTC الثرمستور لحماية حامل البطاقة الممغنطة MZ21 04BE
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| طلب | المنتجات الإلكترونية والإلكترونية | نوع المورد | الشركة المصنعة الأصلية ، ODM |
|---|---|---|---|
| علامة تجارية | شيوير | أقصى جهد (V) | 270 |
| نطاق المقاومة الاسمي عند 25 ℃ Rn (Ω) | 300 ~ 500 | الأبعاد (مم) | ∮ 5.5 * عرض 5.2 |
| إبراز | 500 Ω PTC NTC الثرمستور,PTC NTC الثرمستور MZ21 04BE,300 Ω ntc ptc الثرمستور |
||
منتوج وصف

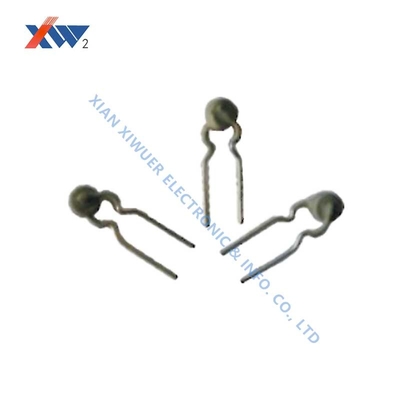

MZ21 04BE (300-500) Ω مقياس إلكتروني لحماية حامل البطاقة الممغنطة من الثرمستور
تطبيق حماية حامل البطاقة الممغنطة PTC الثرمستور
مبدأ الحماية
الشكل 3-4 الشكل 3-5 حماية حامل البطاقة الممغنطة هو أساسًا لمنع الاستخدام غير الطبيعي لحربة متر الإلكترونية المدفوعة مسبقًا وات-ساعة وتحمل الكهرباء الساكنة الخارجية ، وضربات الصواعق ، والكهرباء القوية ، والدائرة القصيرة العرضية وغيرها من الهجمات.في الوقت نفسه ، قم بتحسين قدرة القراءة والكتابة لبطاقة IC وإطالة عمر خدمة بطاقة IC وطاولة البطاقة.
تطبيق حماية حامل البطاقة الممغنطة المعلمات التقنية للثرمستور PTC
| نموذج | أقصى جهد (V) | التصنيف الحالي (مللي أمبير) | التبديل الحالي (مللي أمبير) | نطاق المقاومة الاسمي عند 25 ℃ Rn (Ω) | تبديل درجة الحرارة (℃) | الأبعاد (مم) | |
|
∮ ماكس |
W ماكس | ||||||
| MZ21-05BD (30-60)Ω | 245 | 30 | 120 | 30-60 | 80 ± 5 | 6.5 | 5.5 |
| MZ21-05BD500M | 245 | 30 | 115 | 50 ± 20٪ | 80 ± 5 | 6.5 | 5.5 |
| MZ21-05BD560M | 245 | 30 | 115 | 56 ± 20٪ | 80 ± 5 | 6.5 | 5.5 |
| MZ21-04BE (300-500)Ω | 270 | 10 | 25 | 300-500 | 70 ± 5 | 5.5 | 5.2 |

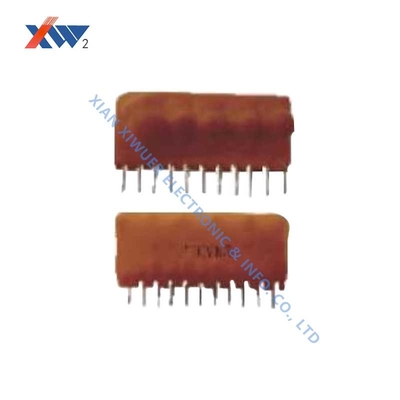

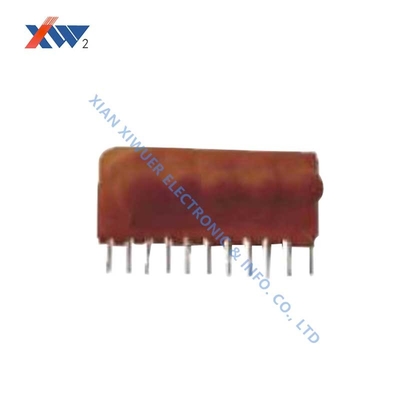

تطبيق حماية حامل البطاقة الممغنطة وحدة PTC
ملحوظات
- 1-2،2-3،3-4،4-5،5-6،6-7،7-8،8-9،9-10،10-11 الملعب لكل دبوس هو 3.0 ± 0.1 مم.
- وصف الرصاص: 2468.10 دبوس هو دبوس الإدخال ، 1357.9 هو دبوس الإخراج المقابل ، و 11 دبوس هو طرف GND.
- يمكن تخصيص المواصفات الخاصة وفقًا لمتطلبات العملاء (وفقًا لحجم حربة البطاقة الممغنطة مع سعة التحميل ، حدد المعلمات الفنية للمكونات)
تطبيق حماية حامل البطاقة الممغنطة المعلمات التقنية لوحدة PTC
| نموذج | نطاق التنظيم (V) |
نطاق المقاومة (Ω) |
تبديل درجة الحرارة (℃) |
تباعد الرصاص (مم) | قطر السلك (مم) | حجم الوحدة (الأقصى) الطول × العرض × الارتفاع (مم × مم × مم) | ||
| R 1-2 (± 5٪) | ص (± 5٪) |
Tc1-2 (± 5٪) |
ح (± 5٪) |
|||||
| PTCMK4-05BD (30-60) / 04BE (300-500) | 5.6 ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 33.5 × 13.0 × 8.5 |
| PTCMK4-05BD (30-60) / 04BE (300-500) -A | 6.8 ± 15٪ / 5.6 فولت ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 33.5 × 13.0 × 8.5 |
| PTCMK5-05BD (30-60) / 04BE (300-500) | 5.6 ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 33.5 × 13.0 × 8.5 |
| PTCMK5-05BD (30-60) / 04BE (300-500) -A | 6.8 ± 15٪ / 5.6 فولت ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 33.5 × 13.0 × 8.5 |
| PTCMK6-05BD (30-60) / 04BE (300-500) | 5.6 ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 37.5 × 13.0 × 8.5 |
| PTCMK6-05BD (30-60) / 04BE (300-500) -A | 6.8 ± 15٪ / 5.6 فولت ± 5٪ | 30-60 | 300-500 | 80 | 70 | 3.0 ± 0.1 | 0.6 ± 0.5 | 37.5 × 13.0 × 8.5 |
احتياطات
R: يشير إلى مقاومة الثرمستور بخلاف السنون 1-2 (مثل مقاومة الثرمستور بين الأطراف 3-4 5-6 7-8 9-10)
Tc: يشير إلى درجة حرارة تبديل الثرمستور باستثناء المسامير 1-2 (مثل درجة حرارة تبديل الثرمستور بين المسامير 3-4 5-6 7-8 9-10) الجدول أعلاه هو المواصفات الشائعة الاستخدام للعملاء الحاليين ، ويمكن أيضًا وفقا لمتطلبات العملاء
