MYS20-320/20-2P جهاز حماية من زيادة الطاقة من الفئة C مع جهاز إنذار إشارة عن بعد لحماية أجهزة التيار المتردد من البرق
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد الاسمي Un | 230 فولت تيار متردد | التيار الاسمي في التفريغ | 20 كيلو |
|---|---|---|---|
| Max. الأعلى. discharge surge current for class Ⅱ تيار التفريغ المفاجئ للفئة | 50 كيلو | مستوى الحماية يصل مع In | ≤ 1500 فولت |
| (فيوز احتياطي) | 63A gL/gG | فئة IEC | فئة Ⅱ |
| إبراز | الحماية من البرق,معدات التيار المتردد,MYS20-320/20-2P حماية التمديد,AC equipment Surge Protector,MYS20-320/20-2P Surge Protector |
||
منتوج وصف
MYS20-320/20-2P جهاز حماية من الزيادة العالية من الفئة C مع جهاز إنذار إشارة عن بعد لحماية أجهزة التيار المتردد من البرق
الوصف
MYS20-320/20-2P (S) هو جهاز حماية من زيادة الطاقة من الفئة C مع جهاز إنذار إشارة عن بعد.
الخصائص
-
اختيار الوارستورات عالية الجودة ، والموثوقية العالية ، وضمان الجودة والأداء المستقر
-
يمكن توصيل التصميم الوحدوي وإزالته عند تشغيله ، وهو مريح للاختبار أو الاستبدال
-
مع جهاز إنذار عن بعد لمراقبة سهلة عن بعد
-
باستخدام تكنولوجيا مفكك الدوائر المتحكم فيها في درجة الحرارة، دوائر حماية تلقائية مزدوجة للفوق التيار والفوق الجهد
-
مع عرض العمل والخطأ، حالة التدهور واضحة في لمحة
أساسيات المنتج

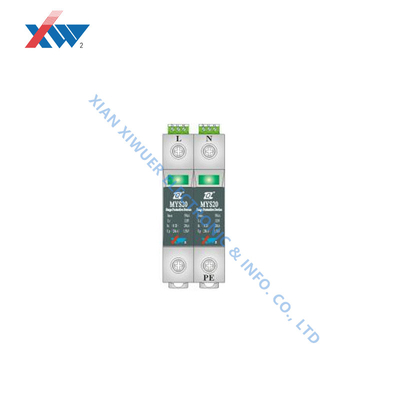

يتم توصيل SPD بالتوازي بين الخط والأرض. تحت الجهد التشغيلي العادي، MOV في حالة مقاومة عالية،مما يعادل أن يكون الخط مفتوحاً على الأرض ولا يؤثر على التشغيل الطبيعي للخطنافذة عرض العيب خضراء، كما هو مبين في الشكل 2.
عندما يحدث ارتفاع في الجهد على الخط بسبب البرق أو تشغيل التبديل ، تقوم وحدة حماية البرق بإجراءات سريعة في ثواني نانوية ،ويقوم بإغلاق الموجة المفرطة إلى الأرض ويفكهاعندما يختفي الإفراط في الجهد النبضي، تعود وحدة حماية البرق تلقائيًا إلى الجهد العالي. حالة المقاومة، لا تؤثر على مصدر الطاقة للمستخدم.عندما تعمل وحدة حماية البرق في حالة الإفراط في الحمل لفترة طويلة، وتتدهور أدائها عندما تصل إلى درجة حرارة معينة،الوقاية الحرارية (K1) في الوحدة (كما هو موضح في الشكل 3) سوف تفصل تلقائيًا دائرة وحدة حماية البرق لحماية دائرة الطاقةلن يتأثر العمل وسيتم منع الحرائق في الوقت المناسب.
عندما يتم تحفيز تيار البرق المفرط في الخط ، يتم فصل واقي التيار الزائد (K2) بسرعة لمنع SPD من الانفجار.
ثم ، يعمل جهاز التشغيل في SPD ، مما يتسبب في إظهار نافذة عرض العيب باللون الأحمر (كما هو موضح في الشكل 4) ، مما يذكر المستخدم باستبدال SPD.جهاز التشغيل يدفع مفتاح إنذار الإشارة عن بعد (SK) للعمل وإخراج إشارة إنذار خطأ.
التطبيق
يستخدم MYS20-320/20-2P (S) بشكل رئيسي لحماية البرق من نظام 230V من معدات التيار المتردد وحماية العمل من الإفراط في الجهد.
المعلم التقني
| 规格型号(المواصفات) | الميزانية المالية لعام 2020-320/20-2P (S) | |||
|
IEC 类别/VDE 规格等级/EN 类别 (فئة IEC/فئة متطلبات VDE/نوع EN) |
II级 | |||
| 标称 الكهرباء Un (الجهد الاسمي Un) | 230VAC | |||
|
额定电压/最大持续运行电压 (L-PE) Uc (الجهد القياسي لجهاز التوقف / أقصى جهد تشغيل مستمر، Uc) |
320VAC | |||
|
雷击测试 (اختبار التفريغ المتزايد في التوقف) |
I类试验用冲击电流 Iimp (波形/电量/特征能量) (تيار اختبار التفريغ للفئة I) |
.... |
||
|
额定放电电流 في (8/20μs) (التيار الاسمي في التفريغ والشكل الموجوي للاختبار) |
20kA | |||
|
II类试验用最大放电电流 Imax (8/20μs) (حركة التفريغ القصوى للدرجة الثانية وشكل موجة الاختبار) |
50kA |
|||
| مستوى الحماية في الوقت المناسب (L/N-PE) أعلى (مستوى الحماية أعلى مع In) | ≤ 1500 فولت | |||
| 保护模式 (وضع الحماية) | L-PE ،N-PE | |||
| وقت الاستجابة (L/N-PE) | 25s | |||
| 最大后备 丝 ((فيوز الاحتياطي) | 63A gL/gG | |||
| جهاز الحماية الداخلية | 防雷单元 内置热脱扣机构 (منظمة وقاية من الرصاص) | |||
| 劣化失效指示 (إشارة فشل التدهور) | 具有指示窗口,故障状态为红色 (مع إشارة نافذة, حالة تعطيل للون الأحمر) | |||
| 绝缘外?? 材料品牌及规格 ((نوع غطاء العزل) | 420الشرق الأوسط0 | |||
| 阻燃等级 ((فئة قابلية الإشتعال بموجب UL94) (متوافقة مع UL94) | V0 | |||
| 防护等级 ((درجة الحماية وفقًا لمعيار IEC 529/EN 60529) | الملكية الفكرية20 | |||
| 测试标准 ((معايير الاختبار) | EN 61643- 11: 2012 | |||
|
装配 (تركيب) |
安装支架 ((قوس التثبيت) | 35ملم قاطرة قياسية | ||
| عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة | -المركز الرئيسي:1.5-25mm2، واحد:1.5-35ملم2 | |||
| 裸线压接长度 ((طول اتصال الأسلاك العارية) | 12.5ملم | |||
| 螺孔类型 ((خيط) | M6/M2 | |||
| 扭矩 ((عزم الدوران) | 2.5Nm/0.25Nm | |||
| 遥信触点类型(بعيد) في. الاتصال) | 可选配 | |||
|
أقصى ضغط عمل مسموح به Umax (حد الأقصى. التوتر الدائم العملي Umax) |
125VAC/30VDC | |||
| 端子性能 (بيانات الاتصال) |
أقصى قدر ممكن من التيار الكهربائي للعمل (أقصى التيار الدائم للعمل Imax AC) |
1A | ||
|
الحد الأقصى المسموح به لتدفق الكهرباء (حد أقصى التيار الدائم للعمل Imax DC) |
0.5أ | |||
| 遥信端子导体截面(موصل النوع) | ملم2 | 0.2 | ||
|
环境要求 (تشغيل و ظروف التخزين) |
الحرارة المحتفظة (Temp. | درجة حرارة العمل |
الرطوبة (الرطوبة) |
大气压 (الضغط الجوي) |
| -40°C~+85°C | -40°C~+80°C | أقل من 95% (25 درجة مئوية) | أقل من 56.04kPa | |

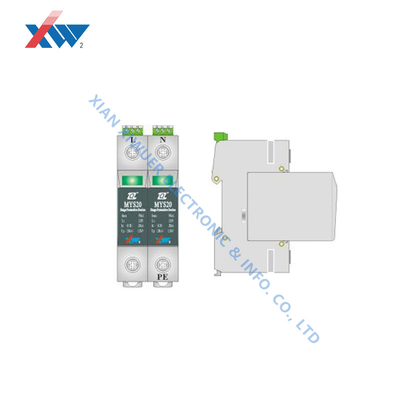

البعد
